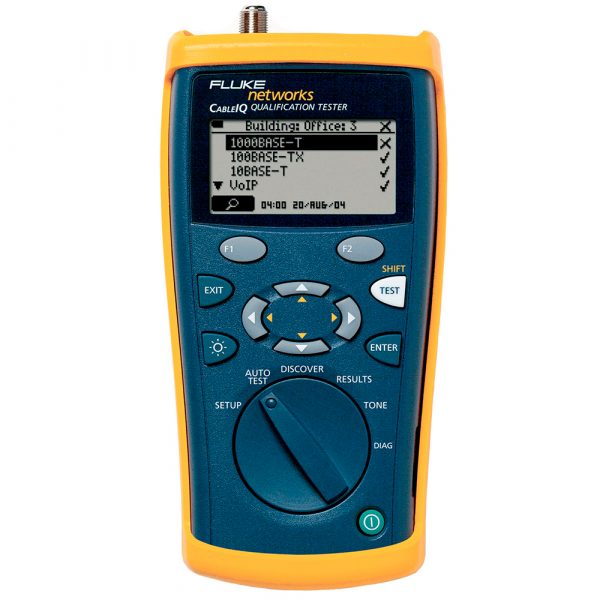

CableIQ™

Cualificador de cableado estructurado

FLUKE NETWORKS
SKU: CIQ-KIT
Categorías: Comprobadores de Cableado, FLUKE NETWORKS, Instalación y Prueba, INSTRUMENTOS DE MEDICION

    Visión del ancho de banda del cableado para el técnico de redes
    El comprobante de calificación CableIQ es el primer comprobante de ancho de banda de cableado para técnicos de redes. Este comprobador de cable de red Ethernet brinda incluso a los técnicos más novatos la visión de ver qué velocidades puede soportar el cableado existente, aislar rápidamente el cableado de los problemas de la red y descubrir qué hay al otro lado de cualquier cable. Gracias a ello, los técnicos de redes pueden cerrar con mayor rapidez las notificaciones de problemas, reducir el tiempo de llamada y ahorrar dinero mediante una mejor utilización de la infraestructura existente.

    Reduce las incidencias transferidas en un 30 %
    La capacidad de solución de problemas de red potente y la interfaz intuitiva del probador de calificación de CablelQ permiten a sus técnicos de primera línea identificar y solucionar una gama más amplia de problemas dentro de su infraestructura de red. ¿Está el puerto activo? ¿Coinciden los modos dúplex? ¿Es un problema de red o de cableado de Ethernet? ¿Es compatible el cableado de Ethernet con el ancho de banda de red necesario? El analizador de red CableIQ es el único probador de cable Ethernet que puede responder a todas estas preguntas antes de que los tickets de problemas se escalen al siguiente nivel, lo que reduce la escalada de problemas hasta 30 %

    CARACTERISTICAS
    • Funciona en redes en vivo para proporcionar detección de switch de Ethernet y configuración de dispositivos
    • Mide la capacidad de la red (10 Meg, 100 Meg, 1 Gig) para determinar la compatibilidad con VoIP, datos y vídeo
    • Resolución de problemas avanzada de diagnóstico; pérdida de inserción, diafonía, problemas de ruido
    • Principales características de la resolución de problemas; longitud, distancia a la falla, trazado de mapas de cableado gráfico, aberturas, cortos, alimentación a través de detección de Ethernet (POE)
    • Comprueba todos los medios de cableado de cobre: par trenzado, coaxial y audio
    • Localiza y rastrea cables con la tecnología de generación de tonos digital. Requiere la sonda digital IntelliTone 200(incluida con CIQ-KIT)
    • Califica y soluciona problemas Cableado para Ethernet industrial
    ESPECIFICACIONES

    Datos Técnicos

    QUE INCLUYE
    • CIQ-100
      El CableIQ Qualification Tester incluye: CableIQ con adaptador remoto, CD con el software CableIQ Reporter, latiguillo RJ45-RJ45 (2), cable USB, adaptador coaxial “F”, CD para propietarios y guía de inicio rápido, (4) pilas AA, maletín de transporte
    • CIQ-KIT
      El kit CableIQ de TI avanzado incluye: unidad principal de CableIQ con adaptador remoto, CD con el software CableIQ Reporter, sonda digital IntelliTone 200, id. remoto números 2-7, latiguillo RJ45-RJ45 (2), cable USB, adaptador coaxial “F”, latiguillo coaxial de 75 ohmios, conector universal RJ45/11, latiguillo RJ11-RJ11, CD para propietarios y guía de inicio rápido, (4) baterías AA, funda para accesorios de comprobación, bolsa de transporte.
    RECURSOS

    Catálogo

    CableIQ™

    General

    Tipos de cable admitidos
    UTP, STP, FTP, SSTP, RG6, RG59, audio y seguridad

    Autopruebas de calificación
    1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, mapa de cableado solamente, coaxial

    Pruebas admitidas
    Mapa de cableado, longitud, rendimiento de la señal del cable, emisor de tonos digital, emisor de tonos analógico, detección e identificación de puertos Ethernet, detección de teléfonos analógicos, parpadeo de luz de puerto, continuidad, prueba de altavoz, detección de fallos en cables, detección de señales de vídeo.

    Mapa de cableado
    Puede detectar fallos en un solo cable y admite el modo MultiMap con hasta siete identificadores remotos. Muestra la longitud proporcional del cable hasta las roturas. Detecta pares divididos.

    Búsqueda de fallos
    Mide la diafonía y la impedancia y las compara con los límites adecuados basándose en la prueba de calificación seleccionada. Detecta la localización de grandes fuentes puntuales además de fuentes distribuidas en el cableado si son suficientes para descalificar la aplicación

    Almacenamiento de los resultados
    Hasta 250 resultados de calificación

    Alimentación
    Tipo de pila: 4 pilas alcalinas AA (NEDA 15A, IEC LR6)

    Duración de la pila
    20 horas de uso medio, sin retroiluminación

    Otros tipos de pila admitidos
    4 pilas AA fotográficas de litio, NIMH, NICAD

    Dimensiones y peso
    17,8 cm x 8,9 cm x 4,5 cm (7 in x 3,5 in x 1,75 in) 0,55 kg ( 1,2 libras)
