Matriz de conmutación compacta con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en definición SD, HD o UHD. Incluye 4 entradas SDI 12G y 2 salidas SDI 12G en un tamaño que ocupa tan solo un tercio del ancho de un bastidor. El panel frontal permite asignar fuentes a destinos y cuenta con una conexión SDI de emergencia para conectar dispositivos externos, además de una salida USB-C que permite detectar el dispositivo como una cámara web. Por otro lado, esta matriz dispone de una función de resincronización y puede controlarse remotamente mediante una red Ethernet. Además, es compatible con todos los formatos SDI a una resolución máxima de 2160p60.
Videohub Mini 4×2 12G
SKU: VHUBSMTG12G0402
CARACTERISTICAS
Blackmagic Videohub Mini
Las matrices de conmutación Blackmagic Videohub Mini son la solución ideal para añadir entradas de equipos SDI. Están disponibles en 3 modelos: uno de 4×2 que ocupa ⅓ del ancho de un bastidor, otro de 6×2 que abarca la mitad, y un tercero de 8×4 que cubre ⅔ del mismo. Todas sus conexiones SDI 12G admiten formatos en cualquier definición, y además es posible transmitir cualquier señal a través de las salidas, sin vincularlas a una entrada en particular. Esto brinda la oportunidad de asignar una fuente específica a una salida y a su vez transmitirla directamente mediante otras. El panel frontal incluye botones para distribuir las imágenes, así como conexiones SDI 12G de emergencia, y una salida USB que permite detectar el dispositivo como una cámara web.
Evita marañas de cables
Las matrices de conmutación Blackmagic Videohub Mini proporcionan entradas adicionales para todo tipo de equipos SDI profesionales. En tal sentido, su diseño compacto ocupa muy poco espacio en bastidores móviles, donde es limitado. Sus conexiones son compatibles con mezcladores ATEM, codificadores de transmisión, grabadores HyperDeck y monitores. Estos dispositivos extraordinarios permiten distribuir señales sin tener que conectar y desconectar cables frenéticamente durante un trabajo. Ante emergencias o necesidades urgentes, siempre es posible recurrir a las conexiones SDI del panel frontal para afrontar situaciones inesperadas sin necesidad de reorganizar los cables del bastidor.

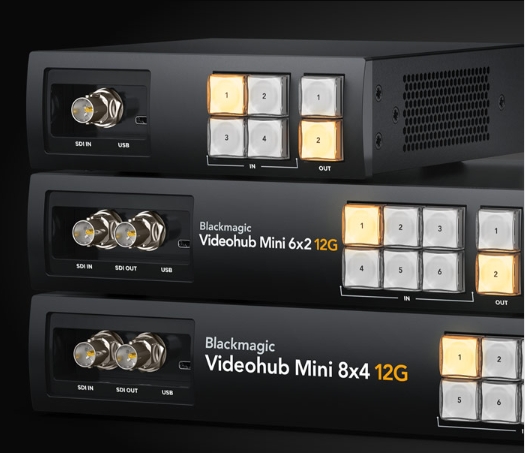

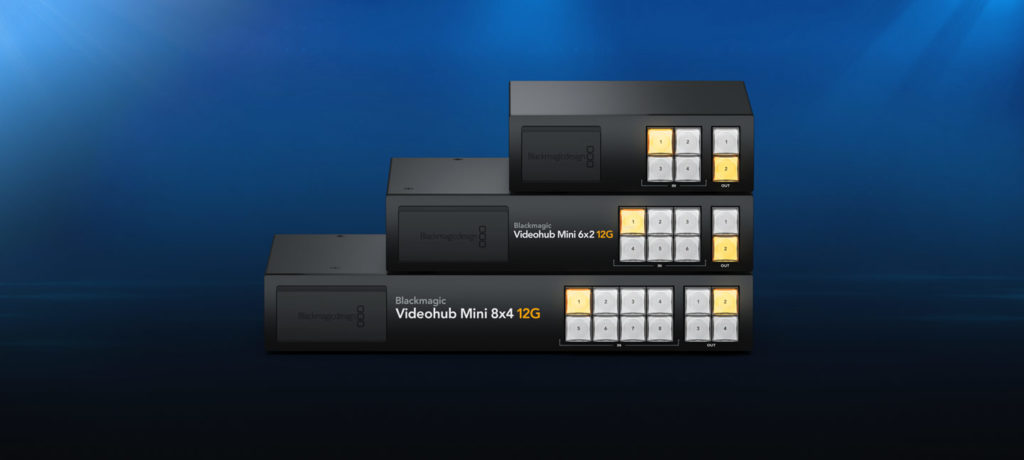

Tres modelos UHD excepcionales
Blackmagic Videohub Mini 4×2 12G
Matriz de conmutación sumamente compacta con 4 entradas SDI 12G y una salida derivada para cada una de dichas conexiones, además de 2 salidas SDI 12G adicionales. Incluye panel de control frontal con una entrada SDI 12G de emergencia y un puerto USB-C que permite detectar la unidad como una cámara web.
Blackmagic Videohub Mini 6×2 12G
Este modelo ocupa la mitad del ancho de un bastidor e incluye 6 entradas SDI 12G con salidas derivadas y una conexión para señales de referencia que permite transmitir imágenes directamente a través de cualquier salida. Además, dispone de un panel de control frontal con una entrada SDI 12G adicional, otra salida SDI 12G y un puerto USB-C que permite detectar la unidad como una cámara web.
Blackmagic Videohub Mini 8×4 12G
Este modelo ocupa ⅔ del ancho de un bastidor e incluye 8 entradas SDI 12G con salidas derivadas, 4 salidas SDI 12G y una entrada para señales de referencia que permite realizar cortes directos. Además, dispone de un panel de control frontal con una entrada SDI 12G adicional, otra salida SDI 12G y un puerto USB-C que permite detectar la unidad como una cámara web.

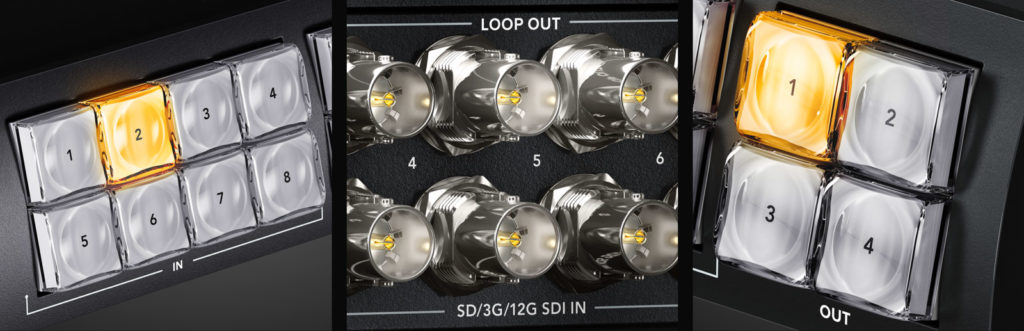

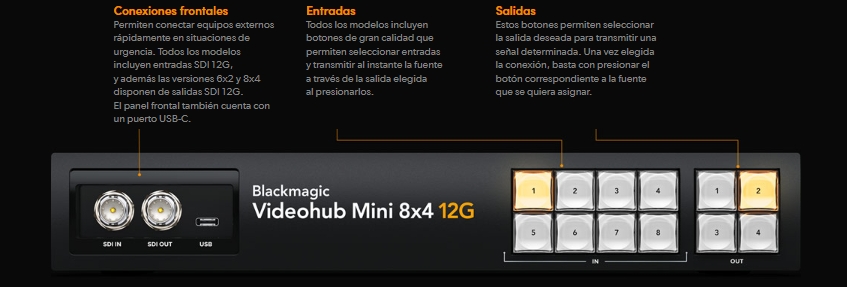

Panel frontal para controlarla matriz y distribuir señales
El panel frontal de los modelos Blackmagic Videohub Mini ha sido diseñado a fin de facilitar la realización de cortes directos entre distintas imágenes e incluye botones específicos para entradas y salidas. Para asignar una señal, basta con seleccionar el destino y luego presionar el botón correspondiente a la fuente. Esto proporciona todo lo necesario en un dispositivo compacto que cabe en bastidores pequeños y portátiles. El panel frontal también incluye conexiones SDI 12G para equipos externos. Cabe destacar que la entrada situada en el mismo tiene prioridad ante las de la parte trasera de la unidad al conectar una fuente a ella. A su vez, el puerto USB-C permite detectar la matriz como una cámara web o conectar equipos informáticos para grabar, comprobar indicadores gráficos o utilizar programas de transmisión.
Tecnología SDI 12G para señales SD, HD y UHD
Los modelos Blackmagic Videohub Mini incluyen conexiones SDI 12G avanzadas que admiten imágenes en distintas definiciones a una resolución máxima de 2160p60. Por consiguiente, son compatibles con equipos SD, HD, 3G, 6G y 12G. Estas matrices de conmutación permiten distribuir señales en cualquier formato simultáneamente. Por su parte, la tecnología SDI 12G brinda la posibilidad de transmitir imágenes de alta frecuencia en UHD a través de una única conexión BNC que también funciona con cualquier equipo HD. Esto facilita el uso de diferentes formatos sin problemas Esta tecnología proporciona una garantía de rendimiento a futuro.
Salidas para realizar cortes directos sin fallas

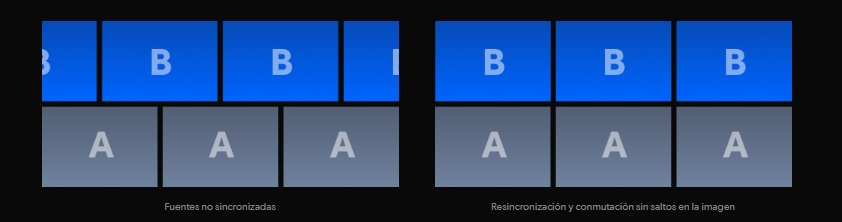

Todos los modelos Blackmagic Videohub Mini permiten garantizar la estabilidad de las transiciones al cambiar entre una fuente y otra. En tal sentido, el procesamiento de la señal se realiza en las salidas, no en las entradas de la unidad. Esto es importante, dado que la resincronización necesaria para llevar a cabo un corte directo puede agregar o quitar fotogramas a la secuencia. De esa forma, es posible utilizar la señal proveniente de un grabador HyperDeck en transiciones no directas, a fin de evitar la inserción de fotogramas adicionales, mientras que un monitor o un codificador de transmisión sí podría vincularse a una salida para cortes directos. Esta función sincroniza las fuentes a las señales recibidas mediante la entrada 1 o la de referencia en los modelos 6×2 y 8×4.

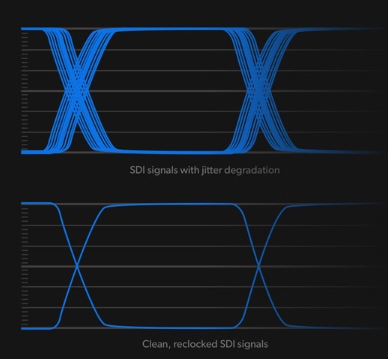

Sincronización automática
Todos los modelos de Blackmagic Videohub Mini incluyen una función de sincronización en cada entrada SDI 12G que regenera la señal para garantizar una calidad óptima y evitar errores de datos. Esto es de suma importancia, ya que la imagen se deteriora cuando se transmite a grandes distancias. Los costosos cables «digitales» pueden brindar cierta ayuda, pero aún no son capaces de eliminar por completo la pérdida de calidad causada por el aumento de su longitud. Al llevar a cabo una resincronización, todos los equipos en el estudio reciben una señal regenerada con menos inestabilidad. De este modo, es posible utilizar cables más largos sin que ocurran problemas técnicos.
Conexiones de emergencia en el panel frontal
Los modelos Blackmagic Videohub Mini incluyen conectores SDI 12G en el panel frontal que resultan de gran utilidad para acceder directamente a las imágenes. De esta forma, no es necesario andar buscando cables en la parte posterior de un bastidor, por lo cual tampoco se corre el riesgo de desconectar equipos cruciales. Esto es fantástico a la hora de añadir un equipo externo adicional en una emergencia o ante un requerimiento inesperado de un cliente. Al conectar la entrada SDI 12G en el panel frontal de estos dispositivos, dicha señal tendrá prioridad sobre la fuente recibida a través de la entrada con el número más alto en la parte trasera de la unidad. Las versiones 6×2 y 8×4 también disponen de una salida SDI 12G que transmite la misma imagen que la salida con el número más alto. Estas conexiones identificadas con números mayores tienden a ser las menos utilizadas en cualquier matriz de conmutación.

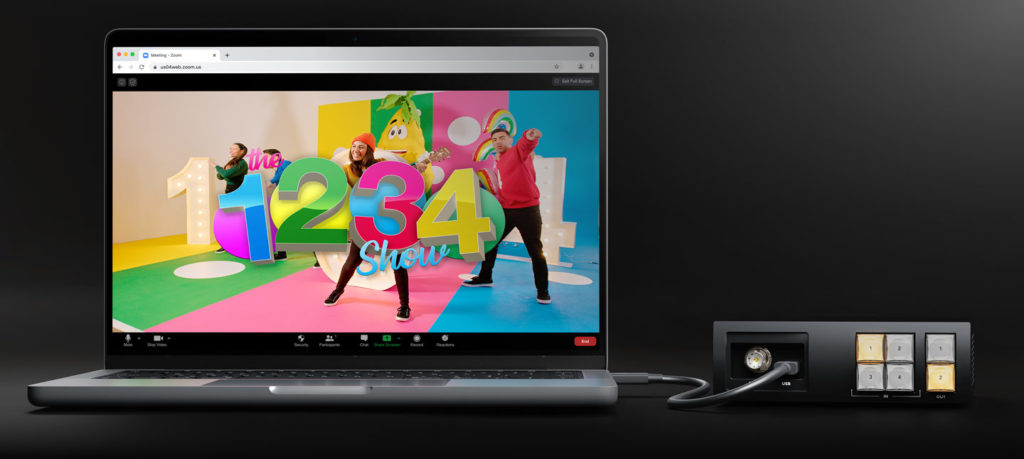

Puerto USB para programas informáticos
El puerto USB-C frontal permite que el dispositivo se detecte como una cámara web al conectarlo a un equipo informático, lo cual brinda la posibilidad de transmitir en directo mediante cualquier programa informático destinado a tal fin. Esto facilita el procesamiento de fuentes SDI o HD 1080, mientras que, en el caso de las señales UHD, su definición se reduce a los efectos de garantizar su compatibilidad con la matriz. De esta forma, es posible utilizar Zoom, Microsoft Teams o Skype para llevar a cabo presentaciones de calidad profesional, así como Open Broadcaster, XSplit Broadcaster y otros programas similares.

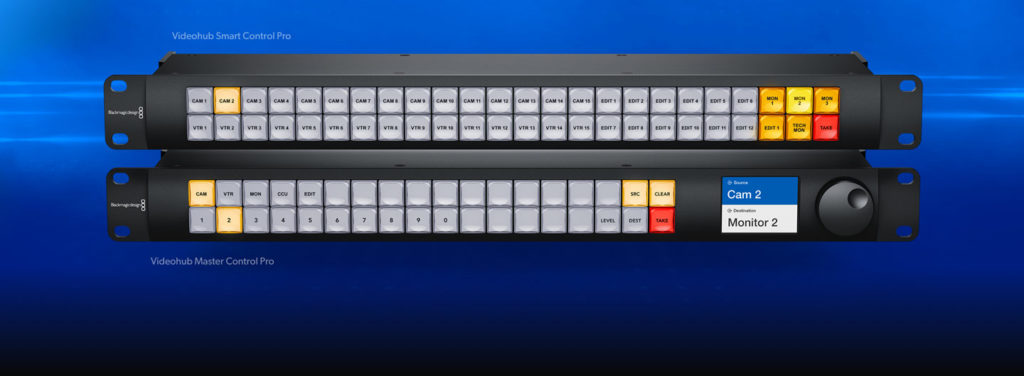

Paneles de control externos
Todos los modelos Blackmagic Videohub pueden controlarse a distancia, lo cual resulta fundamental en estudios de grandes dimensiones donde los equipos conectados a la matriz se encuentran en distintas partes del edificio. En tal sentido, existen dos paneles disponibles. El modelo Videohub Master Control Pro es similar al panel frontal de los dispositivos e incluye un mando giratorio, una pantalla de cristal líquido y botones de acceso directo. Por su parte, la versión Videohub Smart Control Pro generalmente se programa de forma tal que el panel controle una de las salidas de la matriz, y cada botón se asigna a una entrada. De esta manera, es posible realizar cortes directos al instante presionando los botones del panel. Para lograr un resultado óptimo, es recomendable instalar uno de estos paneles debajo de cada monitor.

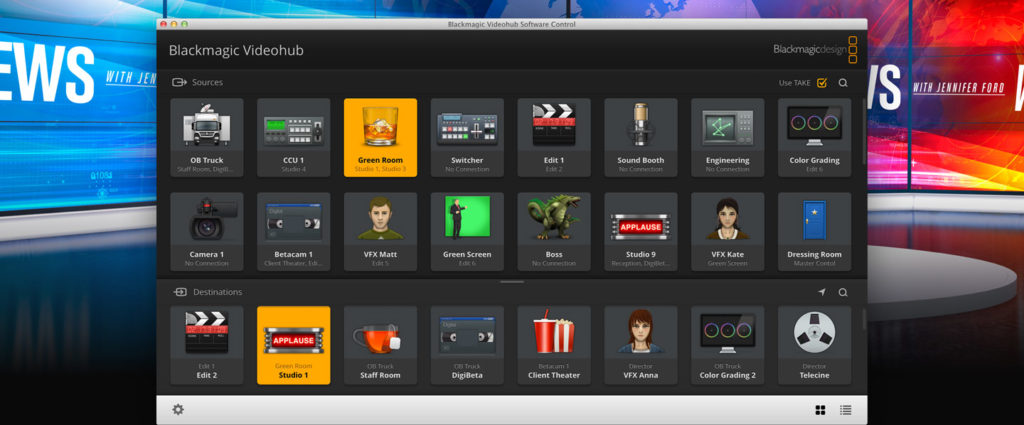

Control mediante equipos Mac o Windows y dispositivos iPad
A la hora de controlar remotamente un dispositivo Blackmagic Videohub Mini, el programa Videohub Software Control ofrece una solución ideal, puesto que es gratuito y se encuentra disponible para sistemas Mac o Windows, de manera que puede instalarse en los equipos informáticos ya utilizados en trabajos creativos. La interfaz incluye botones de gran tamaño que pueden asignarse a una entrada o salida de la matriz, y es posible añadir íconos que facilitan su identificación visual. Estos botones son ideales para dispositivos con pantalla táctil, ya que permiten utilizarlos como paneles de control. Cabe destacar que el programa también está disponible para dispositivos iPad.

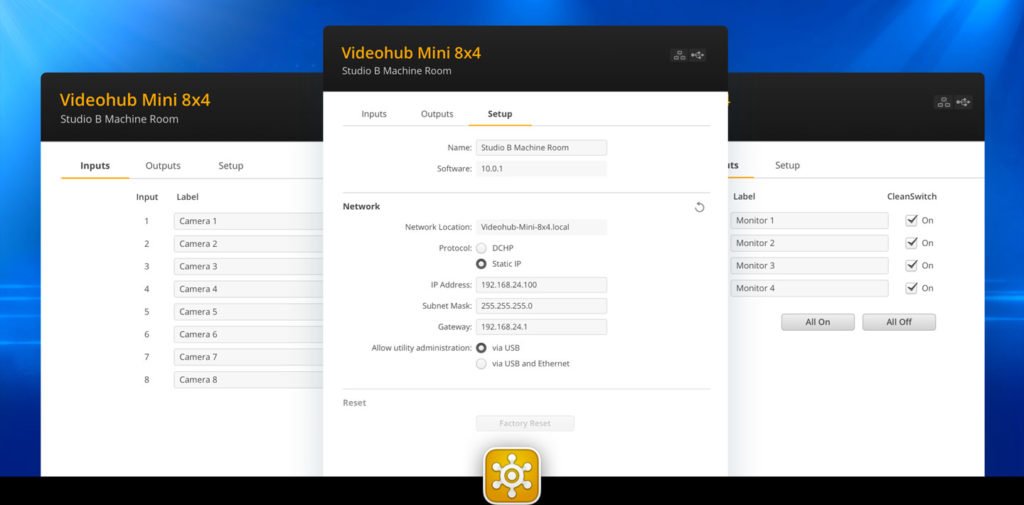

Incluye programa utilitario
Gracias a las conexiones frontales de los modelos Videohub Mini, no es preciso configurarlos antes de utilizarlos. Sin embargo, si es necesario controlar estos dispositivos a distancia, el programa utilitario Blackmagic Videohub permite modificar los nombres de las entradas y salidas, además de facilitar el uso de paneles externos. Por otra parte, resulta de gran utilidad, ya que brinda acceso a todas las prestaciones avanzadas de las matrices. Por ejemplo, este programa ofrece la posibilidad de crear rótulos para los botones del panel frontal, actualizar la unidad, configurar las opciones de red y emplear paneles de control externos. Puede descargarse de forma gratuita desde nuestro sitio web y es compatible con equipos Mac o Windows que se conecten al dispositivo mediante Ethernet o el puerto USB.
Mejor calidad de imagen

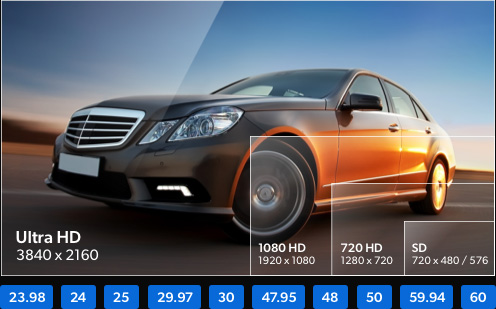

Múltiples formatos

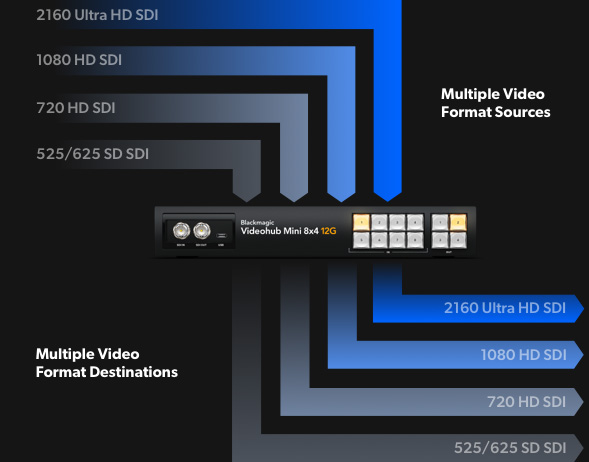

Al trabajar en eventos mundiales, es necesario estar al día con la tecnología y los formatos televisivos más recientes. En este sentido, los productos de la línea Videohub son compatibles con todos los formatos NTSC 525, PAL 625, 720p, 1080i, 1080p, 2K, 4K y UHD. Además, permiten procesar varios de ellos simultáneamente.
Audio integrado
La tecnología SDI 12G brinda la posibilidad de integrar hasta 64 canales de audio en las señales. La ventaja de esto es que solo es necesario utilizar un cable BNC, y el audio se mantiene perfectamente sincronizado con las imágenes. Todos los equipos SDI modernos son compatibles con esta tecnología.

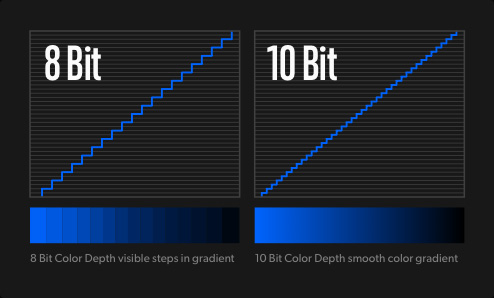

Mayor precisión cromática y profundidad de bits
En la actualidad, generalmente se utiliza una profundidad de color de 10 bits, ya que permite representar los colores con mayor precisión que las señales de 8 bits. En la actualidad, generalmente se utiliza una profundidad de color de 10 bits, ya que permite representar los colores con mayor precisión que las señales de 8 bits. De esta forma, es posible transmitir señales 4:2:2, 4:4:4 y de 8, 10 o 12 bits en cualquier formato. Además, la compatibilidad con señales SDI de 12 bits brinda la oportunidad de utilizar estas matrices en proyectos cinematográficos
Interfaz en 13 idiomas
Las matrices Videohub son compatibles con el sistema de codificación Unicode, lo cual permite utilizar distintos idiomas para los rótulos de las conexiones. Además, el programa utilitario se encuentra disponible en español, alemán, chino, coreano, francés, inglés, italiano, japonés, polaco, portugués, ruso, turco y ucraniano. Sin embargo, independientemente del idioma seleccionado en el equipo informático, dado que se utiliza el sistema Unicode para el texto que identifica las entradas y las salidas, cabe la posibilidad de utilizar nombres en distintos idiomas simultáneamente. Esto facilita el trabajo con equipos locales en distintas partes del mundo.
Herramientas de desarrollo para un control personalizado
Los diferentes modelos Videohub incluyen un conjunto de herramientas de desarrollo gratuito que permite a cualquier desarrollador o integrador de sistemas diseñar un protocolo para integrar rápidamente el dispositivo a otras infraestructuras de distribución de señales. A tales efectos, se emplea un protocolo de texto que es muy sencillo de usar y simplifica la creación de soluciones de control para diversas plataformas informáticas y dispositivos integrados, por ejemplo, Raspberry Pi y Arduino. El protocolo también puede utilizarse con una aplicación Telnet, a fin de realizar pruebas de control con la matriz antes de comenzar a programar. Se trata del mismo protocolo empleado en el programa Videohub Software Control, de modo que su funcionamiento ha sido certificado e incluye todas las funciones necesarias para aplicaciones de control complejas.
Alimentación flexible y a prueba de fallos

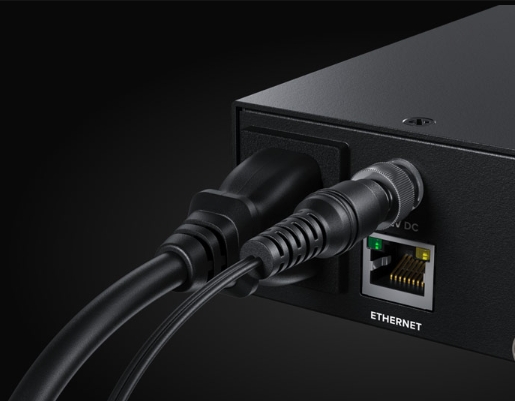

Los modelos Blackmagic Videohub Mini incluyen una fuente de alimentación para corriente alterna que permite enchufarlos a cualquier toma de pared mediante un cable IEC convencional. Además, esta admite una tensión de 100 a 240 V, garantizando así la compatibilidad de los dispositivos en distintas regiones del mundo. Por otra parte, las matrices también cuentan con una conexión de 12 V para corriente continua que sirve de respaldo a la hora de llevar a cabo trabajos críticos durante los cuales es necesario que la unidad continúe funcionando ante una falla de la fuente de alimentación o un corte de energía.
ESPECIFICACIONES
Datos Técnicos
Conexiones
Entradas de video SDI
4
La entrada del panel frontal tiene prioridad sobre la entrada 4 del panel trasero.
Salidas SDI
2
Velocidades de transmisión
270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Resincronización de fuentes
En las 4 entradas para cortes directos sin saltos en la imagen.
Resincronización de señales SDI
Disponible en todas las salidas SDI.
Entrada para señales de referencia
No disponible
Reference Outputs
No disponible
Salida cámara web
USB‑C
Ethernet
Compatible con estándares 10/100/1000 Base-T.
Interfaz informática
1 x USB-C 3.1 Gen 1 para detectar el dispositivo como una cámara web, actualizar el dispositivo y el conectar el programa de control Video Assist Utility.
Formatos compatibles
Formatos SD
525i59.94 NTSC, 625i50 PAL
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Formatos 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M nivel A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 y ITU‑R BT.601
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video SDI
YUV 4:2:2 y RGB 4:4:4
Precisión cromática en SDI
RGB 4:4:4 de 10 o 12 bits en todas las resoluciones HD y 2K, UHD hasta 2160p30 y 4K hasta 4Kp30 DCI. YUV 4:2:2 de 10 bits en todas las resoluciones.
Espacios cromáticos SDI
REC 601, REC 709, REC 2020
Alternancia automática
Selección automática entre 270 Mb/s, SDI SD, SDI HD 1.5G, SDI HD 3G nivel A y B, SDI HD 6G y SDI 12G en todas las entradas para procesar distintos formatos televisivos independientemente.
Compatibilidad con metadatos SDI
Identificación de la carga útil según la norma SMPTE 352M.
Control
Panel de control integrado
6 x botones
Panel de control externo
Incluye programa Blackmagic Videohub para macOS y Windows. Compatible con paneles Blackmagic Smart Control Pro y Blackmagic Master Control Pro. Incluye herramientas de desarrollo Blackmagic Videohub y protocolo de control mediante Ethernet.
Conexión para paneles de control
Ethernet
Soporte informático
Soporte informático
Programa de control gratuito para Windows® y Mac®.
Actualización del dispositivo
Mediante la aplicación incluida.
Requisitos energéticos
Fuente de alimentación
1 x fuente interna de 100-240 V (CA), 50/60 Hz.
Cable IEC (no incluido). 1 x 12 V (CC) con protección contra polaridad inversa.
Consumo
17 W máximo.
Especificaciones ambientales
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
-20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículos incluidos
Blackmagic Videohub Mini 4×2 12G
Sobre de bienvenida con código QR para descargar el software.
