Permite dos conexiones independientes estéreo / dual o cuatro mono a dos destinos diferentes con formatos y calidades seleccionables. Incorpora herramientas de ayuda a configuración y control remoto, triple puerto de red, doble enlace auxiliar de datos RS232 y opción de fuente de alimentación redundante, en alterna o continua de 48 v.
SMART RTP
Herramienta exclusiva para facilitar la conexión de audiocodecs AEQ
SIP SERVER
Plataforma gratuita para facilitar la conexión de audio codecs AEQ
RTP RELAY
Servidor SIP opcional con transporte de audio para facilitar la conexión de audiocodecs AEQ en entornos complejos
Paneles frontales

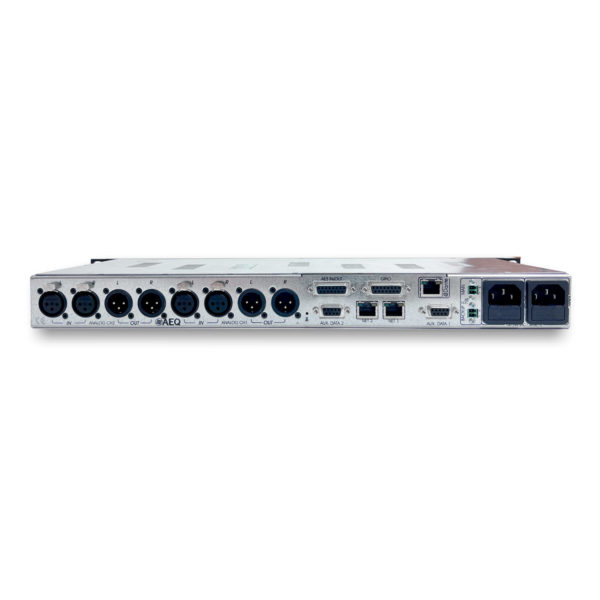

Conectividad
CARACTERISTICAS
Calidad “CARRIER GRADE” para la mayor fiabilidad de sus comunicacione
- Compatible con la mayoría de audiocodecs de otros fabricantes.
- Buffer adaptativo para absorber el jitter de red.
- Configuración automática de los parámetros de las conexiones
- 3 puertos de red: permite separar el tráfico de control, audio codificado (WAN) y E/S de audio local por IP AES67/Dante.
- Ajuste automático del reloj de referencia para sincronizar ambos extremos.
- Corrección de errores (FEC).
- Envío a varios destinos en multiple unicast.
- Monitorizable remotamente. Incluye servidor SNMP que permite usar cualquier cliente estándar SNMP.
- Doble canal continuo de datos.
- Audio profesional analógico, digital y opción IP Dante/ AES67.
- Silencioso. El equipo se enfría por convección natural.
- Posibilidad de doble fuente de alimentación AC y/o una o dos entradas de alimentación DC a 48 V.
- DHCP
Software de Control
Control Phoenix
Controla y configura tu equipo desde tu ordenador.
Todos los controles del panel frontal están disponibles en la aplicación para PC CONTROL PHOENIX, que permite configurar y operar en remoto, una flota de audiocodecs.
Controla desde un PC todos los codec de la red (locales o remotos). Una aplicación opcional multicodec permite detectar todos los audiocodecs IP de AEQ de una red local para controlarlos coordinadamente desde un PC o grupo de PCs. Además permite controlar equipos remotos a través de Internet, favoreciendo una gestión integral de la red de comunicaciones.
Se pueden desplegar unos indicadores de presencia de audio, y vúmetros remotos que facilitan la indicación del nivel del audio entrante y saliente en cada dispositivo, independientemente de la ubicación de cada equipo.
Incorpora agenda con funciones de copia, que permiten tener una agenda central e individuales de cada codec.
ESPECIFICACIONES
Datos Técnicos
Entradas y Salidas
Entradas de audio analógicas
4 x XLR hembra. Zin>9Kohm. Balanceo electrónico. Nivel de línea profesional.
Salidas de audio analógicas
4 x XLR macho. Zout < 100 ohm. Balanceo electrónico. Nivel de línea profesional.
Entradas / Salidas de audio digital
Conector DB15. Dos Interfaces AES/EBU. Entradas con SRC.
Opción Entradas / Salidas de audio IP
2 entradas estéreo y 2 salidas estéreo, tecnología DANTE / AES67). Puerto RJ45 a 1Gbps dedicado.
Sincronismo externo
Posibilidad de sincronizar las salidas AES/EBU con la frecuencia de muestreo de las entradas.
Modos de codificación
Algoritmos de codificación
AEQ recomienda el uso de algoritmo OPUS Con Fs= 48kHz, mono, estéreo, seleccionados 4 modos mono y 3 estéreo, bitrates entre 12 y 192 Kbps, ancho banda entre 6 y 20 kHz.
Por compatibilidad con equipos estacionarios y normas corporativas TALENT puede trabajar con una amplia selección de algoritmos G711 Ley A, Ley u, G722, AEQ-LD, MPEG 1 y 2 – LII, PCM lineal, y otros a consultar.
Smart RTP y servidor SIP
Para simplificar la operación de la unidad, AEQ ofrece el modo de establecimiento automático de llamada Smart RTP. Además, ofrece sin coste adicional a los usuarios de Phoenix TALENT los servicios del servidor SIP propio. Características sujetas a cambios sin previo aviso.
Interfaces de Comunicación
Puertos Ethernet 10/100 baseT (NET1 y NET2) para uso combinado o separado de control y WAN. Conector RJ45. Absolutamente compatible con recomendación EBU Tech 3326 de N/ACIP.SIP.
• Opción AoIP utilizando tecnología DANTE / AES67. Puerto adicional independiente 1Gbps.
General
Rango de temperatura
-10 a + 45 º C (14 a 114 º F).
Dimensiones:
482 x 44 x 200 mm; 19” x 1.75” x 7.87”.
Peso:
2,8 kg (6,172 lbs) aprox.
Alimentación:
Una o dos fuentes AC/DC 110 – 240 V AC, 50-60Hz, 12 W. Autorango.
Conector IEC de 3 pines. Opción de incorporar una o dos entradas de alimentación 48V DC.
Ventilación:
convección natural totalmente silenciosa. Compatible con operación dentro de estudio.
Datos Auxiliares
• Dos Conectores DB-9, uno para cada canal de comunicaciones.
• Dos flujos configurables individualmente a 1.2, 2.4, 4.8, 9.6, 19.2 o 38.4 Kbps. embebidos en el stream RTP.
GPIOs
- Conector DB15
- 4 entradas de propósito general (GPI), acopladas ópticamente.
- 6 salidas GPO, acopladas ópticamente, en colector abierto.
Otras Prestaciones
• Multicast IP: transmisión y recepción con gestión de suscripciones por protocolo IGMP.
• Multiple-unicast en modo RTP: permite el envío de un mismo stream a varios destinos distintos (según algoritmo de codi_cación).
• SIP. De acuerdo a la recomendación EBU-Tech 3326. Posibilidad de trabajar con o sin servidor SIP.
