WFM Serie 2000

WFM Serie 2000 Monitor de forma de onda de video y audio



TELESTREAM TEKTRONIX VIDEO
SKU: TELESTREAM - Tektronix Video - WFM Serie 2000
Categorías: BROADCAST, Medición y Calidad de Video, Monitor de Forma de Onda, TELESTREAM TEKTRONIX VIDEO

    Información General

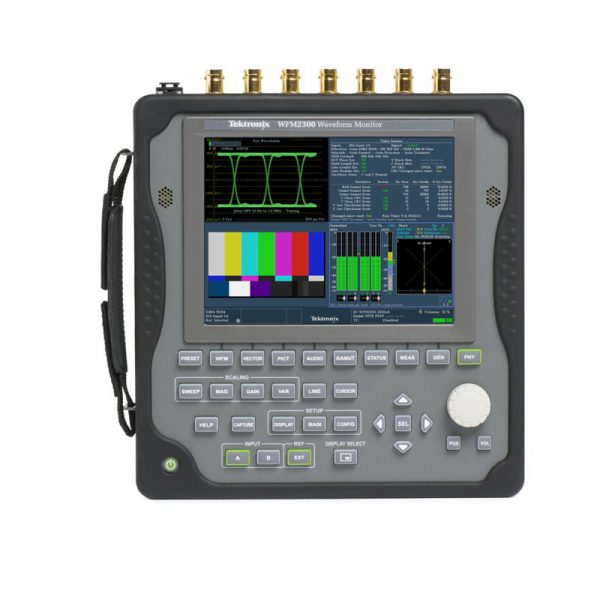

    El WFM2300 es una herramienta portátil resistente para la medición y el análisis en aplicaciones de campo, ofreciendo una variedad de herramientas de monitoreo de video / audio y generación de señal de prueba, la amplia gama de interfaces físicas permite una conexión rápida para aislar, diagnosticar y resolver problemas del sistema.

    • Video: 3G/HD/SD-SDI en BNC, HDMI, o Fibra
    • Video: Patrón de Ojo & Medición de Jitter
    • Video: Monitorero de video compuesto analógico utilizando la entrada REF
    • Función de alarma de exceso por sobre la temperatura confiable
    • Audio: AES/EBU, Embebido, Dolby E
    CARACTERISTICAS

    Monitor de forma de onda portátil para ingenieros de radiodifusión

    El WFM2300 es un poderoso conjunto de herramientas de solución de problemas para ingenieros y técnicos de transmisión, ya sea en el campo o en ubicaciones remotas dentro de una instalación. Los instrumentos proporcionan una gama completa de mediciones de video, audio y datos auxiliares para verificar el rendimiento o rastrear problemas hasta la raíz de la causa.

    Aspectos destacables

    Video: 3G / HD / SD-SDI en BNC, HDMI o fibra

    Video: Medición de ojos y fluctuaciones

    Video: visualización de forma de onda de video analógico compuesto en la entrada Ref In

    Audio: AES / EBU, Embebido, Dolby E

    Todo en Uno. Capacidad para solucionar una amplia variedad de problemas

    El WFM2300 viene completo con un conjunto completo de interfaces físicas y componentes de medición para abordar una amplia gama de problemas de transmisión. Las funciones básicas de forma de onda se pueden aumentar fácilmente con un conjunto completo de herramientas para realizar mediciones tan diversas como evaluar los márgenes de la capa física en para largos recorridos de señal SDI o proporcionar una “buena señal” conocida para verificar el retraso AV o el volumen del audio.

    Aspectos destacables

    Conéctese a: SDI, ASI, fibra y HDMI para video; AES / EBU y embebido para audio.

    Comprobación: Generador de señal de prueba integrado y deterioro de la longitud del cable

    Pantallas estándar: forma de onda, vector, gama, imagen

    Características opcionales: Eye / Jitter, Audio Loudness, Dolby y más

    Una interfaz familiar en un chasis robusto

    Toda la familia de instrumentos Tektronix tiene una interfaz y pantallas idénticas. Los controles familiares y la gran pantalla diagonal de 7 “del 2300 optimizan su uso al aire libre, en el banco de trabajo o cerca de los racks. Tiene una batería reemplazable que se puede cambiar rápidamente para garantizar una disponibilidad óptima.

    Aspectos destacables

    Interfaz de usuario idéntica a las series WFM 5000, 7000 y 8000.
    Chasis resistente diseñado para entornos exigentes.
    Batería intercambiable de larga duración

    Todo en Uno. Capacidad para solucionar una amplia variedad de problemas

    El WFM2300 viene completo con un conjunto completo de interfaces físicas y componentes de medición para abordar una amplia gama de problemas de transmisión. Las funciones básicas de forma de onda se pueden aumentar fácilmente con un conjunto completo de herramientas para realizar mediciones tan diversas como evaluar los márgenes de la capa física en para largos recorridos de señal SDI o proporcionar una “buena señal” conocida para verificar el retraso AV o el volumen del audio.

    Aspectos destacables

    Conéctese a: SDI, ASI, fibra y HDMI para video; AES / EBU y embebido para audio.

    Comprobación: Generador de señal de prueba integrado y deterioro de la longitud del cable

    Pantallas estándar: forma de onda, vector, gama, imagen

    Características opcionales: Eye / Jitter, Audio Loudness, Dolby y más

    APLICACIONES

    Verifique el retraso de A / V

    El WFM2300 puede medir la sincronización de la señal de video SDI y la señal de audio digital o embebido (AES / EBU). El generador de señal de prueba de audio y video integrado permite a los  ingenieros visualizar el retraso AV en toda la ruta de la señal. Además, las pruebas de retardo de propagación con el generador de señal integrado ayudan a minimizar la latencia del sistema que es crítica en la transmisión en vivo.

    Aspectos destacables

    Generador de señales A / V combinado para mediciónes de retardo

    Comparaciones de sincronización de video SDI con audio embebido o audio AES / EBU

    Mediciones de Patron de ojo (Eye) & Jitter

    La integridad de los cables y equipos se puede medir mediante el análisis de los parámetros de la capa física. La medición automatizada y las pantallas Eye / Jitter disponibles en el WFM2300 permiten a los usuarios crear rápidamente informes de aceptación para sus clientes. El bucle de estres de señal integrado agrega 20 mts. adicionales de cable simulado a la ruta de la señal y brinda mayor confianza en los márgenes del sistema para garantizar la integridad de la señal.

    Aspectos destacables

    Medición automática SD / HD / 3G SDI Eye / Jitter
    Bucle de estrés de señal que agrega atenuación de cable de 20 mts. y  jitter para prueba de margen
    Medición de longitud de cable con selección de tipo de cable

    Una caja de herramientas portátil para la resolución de problemas en el acto

    Solo un dispositivo portátil como el WFM2300 puede proporcionar rápidamente la verificación de la integridad de la señal en varios puntos físicos a lo largo de la ruta de la señal. Del mismo modo, los problemas con los datos auxiliares, como los subtítulos o la calidad del audio, solo son posibles a través de la medición in situ. La serie WFM2000 es única en su clase como una herramienta invaluable para cualquier instalación en la resolución de una variedad de problemas.

    Aspectos destacables

    Monitoreo de datos ANC

    Decodificación de subtítulos

    Monitoreo e informes de volumen de audio

    Compare múltiples cámaras con el modo de captura

    Cuando los horarios son ajustados y las presiones altas al comienzo de un espectáculo, el equilibrio de las imágenes en entornos de múltiples cámaras es una faceta crítica de la configuración de producción. La función de captura en el WFM2300 proporciona una comparación rápida de los niveles de señal y la configuración del color, para crear una apariencia consistente para cada escena.

    Aspectos destacables

    Función de captura para pantallas de imágenes y trazas

    Alternar entradas A / B para una comparación rápida

    ESPECIFICACIONES

    Datos Técnicos

    General

    Entradas de Video
    SDI SD/HD/3G-SDI Level A y Level B (Opción 3G) (BNC 75Ω)
    Dual Link (SMPTE372) (BNC 75Ω)
    SMPTE297 Interfaz óptica (Opción SFP)
    HDMI (Opción SFP-HDMI)

    Audio digital entrada/salida
    16-canales digitales AES/EBU (embebidos)
    AES/EBU entrada y salida
    2 AES generados como tono de prueba para salida de audio embebido

    Mediciones de audio
    Audio bar
    Lissajous
    Sonido Surround
    Dolby E, analisis de metadatos, pico, barra de nivel con metadatos (Opción DBE)
    Dolby E, prueba y generación (Opción DBE)
    Loudness (Opción LOUD)

    ASI (Opcional)
    IEEE 13818-1 MPEG2 transport stream

    SDI output
    SDI salida conmutada entre entrada activa o generador de señales
    Tipo de salida: BNC 75 Ω

    Loop de estrés de señal
    Cable simulado: 20 mts de cable Belden 1694A
    Tipo de conectores: 2 x BNC 75 Ω

    Salida AES
    48 kS/s, AES 3-ID, ANSI/SMPTE 276M
    Tipo de salida: BNC 75 Ω
    Nivel de salida: 0.9 Vp-p a 1.1 Vp-p con carga 75 Ω

    Entrada AES
    Tipo de entrada
    BNC, auto terminado (SDI, AES/EBU: 75 Ω, LTC: >1 kΩ)

    Niveles de entrada
    SDI: 800 mVp-p, ±10%
    AES/EBU: 48 kS/s, AES 3-ID, ANSI/SMPTE 276M
    Nivel 0.5 Vp-p a 2 Vp-p
    LTC: Linear Time Code per SMPTE 12M-1
    Nivel: 0.2 Vp-p to 5 Vp-p

    Referencia externa
    Formatos: NTSC, PAL, y Tri-level sync.
    Entrada: BNC, 75 Ω carga interna-
    Rango de enganche: ±50 ppm

    Generador de señales
    Barras de color 75% y 100%, Señal patológica

    Formatos de salida
    525i: 59.94 Hz
    625i: 50 Hz
    720p: 50 Hz, 59.94 Hz, 60 Hz
    1080i: 50 Hz, 59.94 Hz, 60 Hz
    1080p: 23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz, 50 Hz, 59.94 Hz, 60 Hz
    1080sF: 23.98 Hz, 24 Hz

    Dimensiones
    22 x 21 x 4 cm

    Peso
    1.8 kg con batería
