Verifique su forma de onda en el DUT

La tecnología patentada InstaView™ le permite ver la forma de onda real en el dispositivo bajo prueba (DUT) directamente en el AFG sin necesidad de un osciloscopio, sondas o equipos adicionales, ahorrando tiempo de prueba y eliminando el riesgo de impedancia no coincidente en sus resultados de prueba.

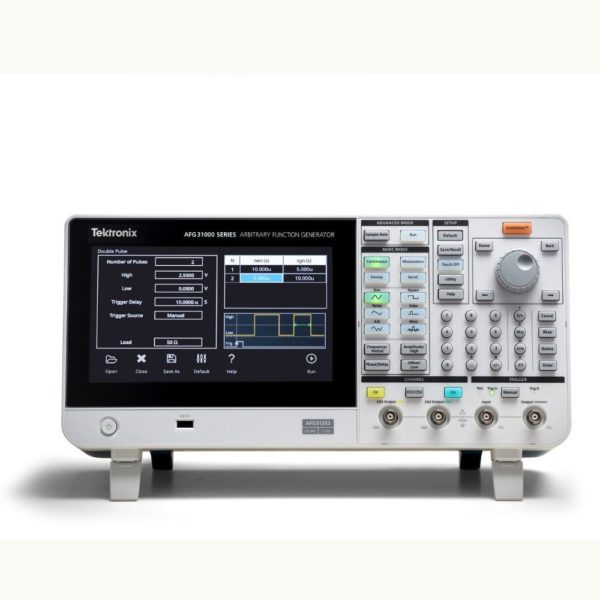

Prueba de doble pulso en menos de un minuto

El AFG31000 es el primer generador de funciones del mercado que incluye software de prueba de doble pulso integrado. Ahora puede generar dos formas de onda con distintas anchuras de pulso (de 20 ns a 150 µs) en menos de un minuto directamente en la pantalla táctil. Sin necesidad de una aplicación de PC externa ni de programación manual.

Mida los parámetros de conmutación y evalúe los comportamientos dinámicos de los dispositivos de potencia MOSFET e IGBT.

Señales de alta fidelidad con el modo avanzado

Genere formas de onda largas y precisas en modo continuo con longitudes de hasta 16 Mpts por canal desde el primer momento. La tecnología de reloj de muestreo variable le garantiza que nunca perderá datos de forma de onda. Las actualizaciones disponibles le permiten llevar sus pruebas al siguiente nivel y crear y programar formas de onda complejas por una décima parte del coste de un AWG tradicional.

Con las actualizaciones opcionales obtendrá

Ampliación de memoria a 128 Mpts por canal (opción MEM)
Modos de secuencia/disparo/activación (opción SEQ) con hasta 25 entradas y controles para: ramificación, repetición, espera, salto, go-to, entrada de disparo externo, disparo manual, disparo temporizado y comando SCPI, para construir formas de onda largas con temporización compleja y flexible.

Creación simplificada de formas de onda ARB

La herramienta de edición de arb incorporada, ArbBuilder, incluye todas las operaciones para crear, editar y transferir una forma de onda ARB, eliminando la necesidad de conectar o transferir archivos a un PC. Los datos de amplitud y desplazamiento se almacenan en la forma de onda, eliminando la necesidad de ajustar la configuración después de cargar un arb normalizado.

Interfaz de usuario inteligente

Aprenda y trabaje más rápido con la pantalla táctil AFG más grande del mercado. La pantalla de 9 pulgadas funciona como un dispositivo inteligente, por lo que puede pellizcar, hacer zoom y desplazarse para localizar fácilmente los ajustes y parámetros en el menú simplificado y encontrar accesos directos a los ajustes más utilizados.

Reduce el ruido y las fluctuaciones 10 veces

Con un ruido de fondo más bajo y una amplitud de salida de hasta 1 mVpp, las especificaciones de ruido y fluctuación son 10 veces mejores que las de la tecnología de última generación, lo que garantiza claridad y fidelidad en las pruebas.
