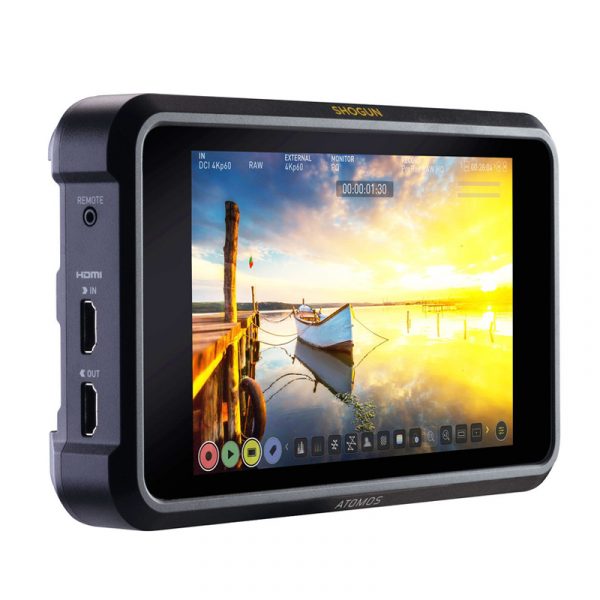

Shogun 7

Monitor-Grabador-Conmutador HDR Pro / Cinema de 7 “

ATOMOS
SKU: ATOMOS-SHOGUN 7
Categorías: ATOMOS, BROADCAST, Grabador / Monitor

Monitoreo HDR alucinante

Grabación y reproducción Apple ProRes y ProRes RAW
Diseñada para profesionales que superan los límites con la calidad de sus videos, esta pantalla de 7 pulgadas eleva la imagen capturada por cualquier cámara HDMI o SDI a nuevos niveles. Con una relación de contraste de 1,000,000: 1 y un brillo máximo de 3000nits, Shogun 7 es la herramienta de producción de video todo en uno definitiva para la narración creativa.

Shogun 7 adopta los altos valores de producción de RAW y 4K HDR para brindarle un control completo de todos los aspectos de su producción, tanto en el set como en el post. Supervise meticulosamente cada píxel de SDR o HDR a medida que se captura. Grabe hasta 5.7K Apple ProRes RAW * o 4K Apple ProRes directamente en unidades SSD asequibles, evitando los altos costos y las limitaciones de las tarjetas de memoria SD. Incluso puede disparar RAW a altas velocidades de fotogramas de hasta HDp240 **.

Agregue a esta conmutación multicámara asincrónica y la capacidad de grabar en una variedad de otros códecs, y tendrá más poder que nunca para lograr su visión creativa.

CARACTERISTICAS

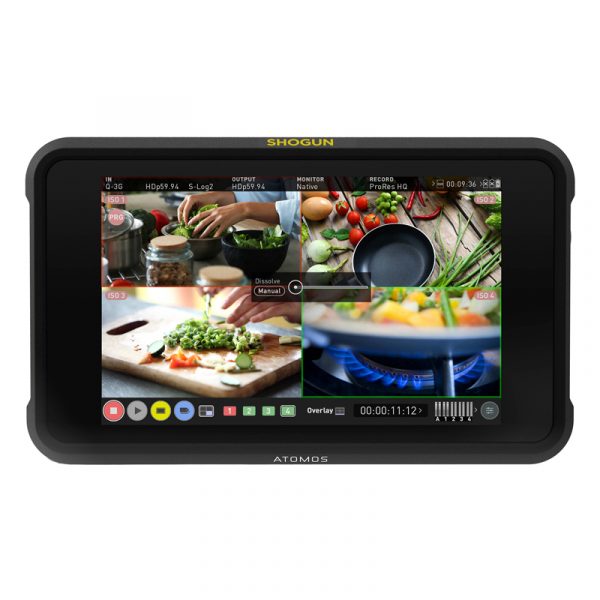

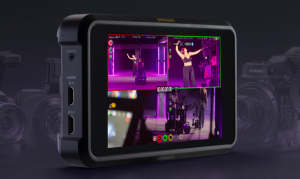

Cambio de pantalla táctil multicámara

Mezcla en vivo y graba hasta 5 transmisiones
Aproveche al máximo las 4 entradas SDI y deje que Shogun 7 asuma el papel de un conmutador y grabador en vivo portátil de cuatro vistas en sus tomas multicámara. Grabe hasta cuatro transmisiones de 1080p60 simultáneamente como ISO separados y luego cuente y cambie en tiempo real con un simple toque de la pantalla. Muestre la salida mixta resultante (a través de HDMI o SDI) en vivo en el set. Incluso puede enviar la transmisión conmutada para transmisión en vivo. La conmutación es completamente asincrónica, eliminando la necesidad de costosas fuentes bloqueadas y permitiendo el uso de cámaras más asequibles.

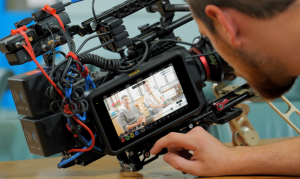

Una cámara de calidad necesita un monitor de calidad

Vea cómo Shogun 7 le permitió al DP Alan Stockdale obtener aún más de las increíbles imágenes capturadas con la Sony FX9 en su último video musical.

Exposición y color perfectos

Afina cada detalle mientras disparas
Una experiencia de visualización de alta calidad le brinda total confianza para tomar decisiones informadas en el set.

Con la retroiluminación dinámica por zonas del Shogun 7, los negros son más profundos, los blancos son más brillantes y los detalles de las altas luces son nítidos. Vea lo que está capturando el sensor de la cámara con una precisión incomparable y utilice las herramientas avanzadas de forma de onda HDR desde log o RAW para garantizar una exposición, color y balance de blancos perfectos. Shogun 7 le brinda el control para maximizar la exposición HDR, mientras se siente cómodo con el acabado SDR en la publicación.

Las sencillas herramientas de supervisión ponen cada detalle de la imagen bajo su control. Desde LUT 3D personalizados, perfiles de color falso, pico de enfoque ajustable y aumento de píxeles de 1: 1 y 2: 1 móvil. Además, el desfile RGB y los vectorscopios garantizan colores perfectos en su monitor calibrado.

Shogun 7 le da a una película de bajo presupuesto una ventaja cinematográfica

¿Cómo se hace un largometraje con valores cinematográficos impecables cuando el presupuesto de su cámara solo se extiende a las cámaras que ya son propiedad del equipo? El equipo detrás de la comedia de acción, School Fight, resolvió esto agregando un Shogun 7 a sus plataformas existentes.

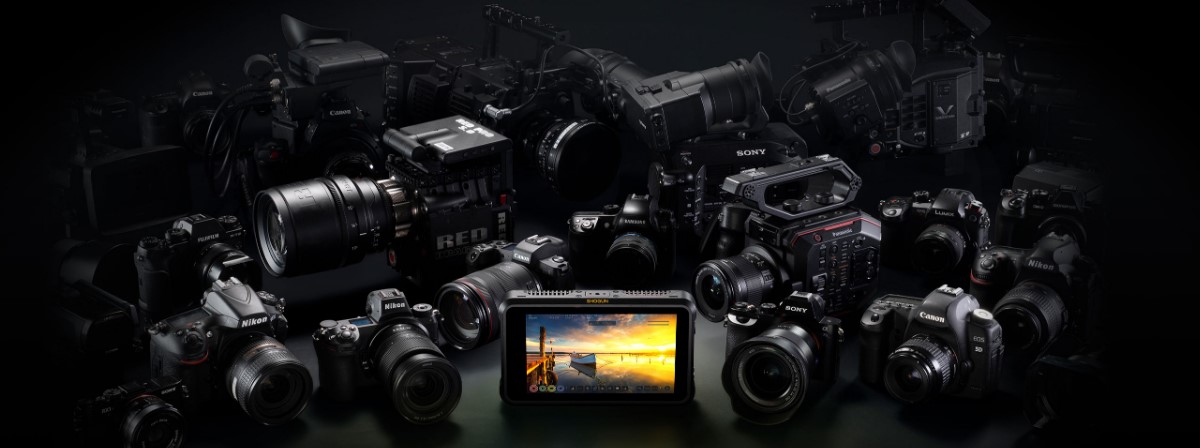

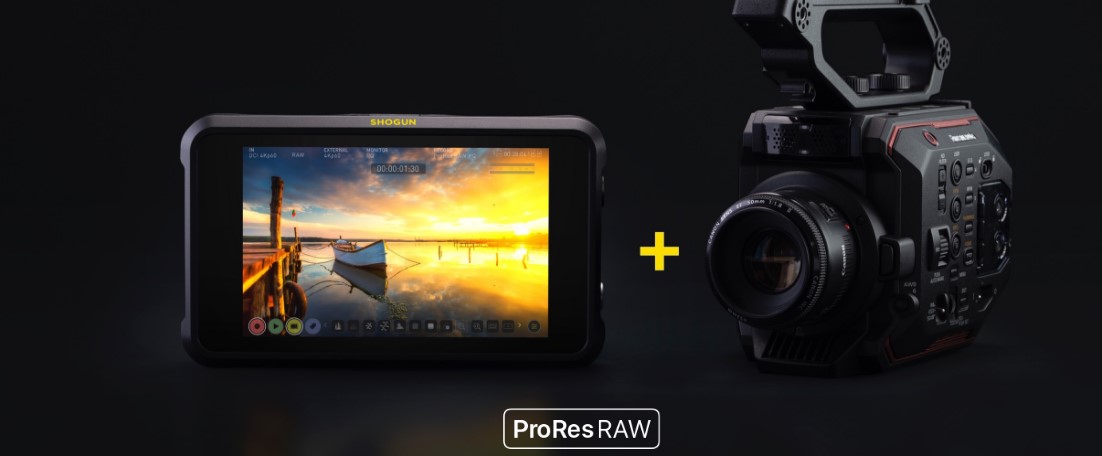

El Shogun 7 está en casa con prácticamente cualquier cámara

Con sus capacidades de grabación ProRes RAW, funciona con potencias como la Canon C300 mkII, Panasonic EVA 1 y Sony FS5 II para crear imágenes asombrosas con el máximo detalle y latitud para la postproducción. Además, puede transformar cámaras más antiguas como la Sony FS700R en máquinas cinematográficas de disparo RAW con funciones avanzadas como captura RAW 4Kp60 y 2Kp240.

Úselo con su cámara DSLR o sin espejo a través de HDMI para obtener códecs Apple ProRes y AVID DNx de hasta 4Kp60 para una fácil edición y calidad de archivo. Agréguelo a un ARRI, RED o Sony Venice de gama alta y obtendrá un monitoreo HDR preciso y todas las herramientas que necesita para hacer su trabajo.

Desbloquee el verdadero potencial de su cámara Conserve los píxeles prístinos de su sensor en ProRes RAW hasta 5.7kp30, 4kp60 DCI / HD y 2kp240 DCI / HD

Amplíe las ventajas creativas de disparar RAW

Shogun 7 toma datos RAW directamente del sensor de la cámara y conserva la imagen sin procesar. Esto le da más libertad para ajustar y perfeccionar cada aspecto de su video en el acabado de posproducción.

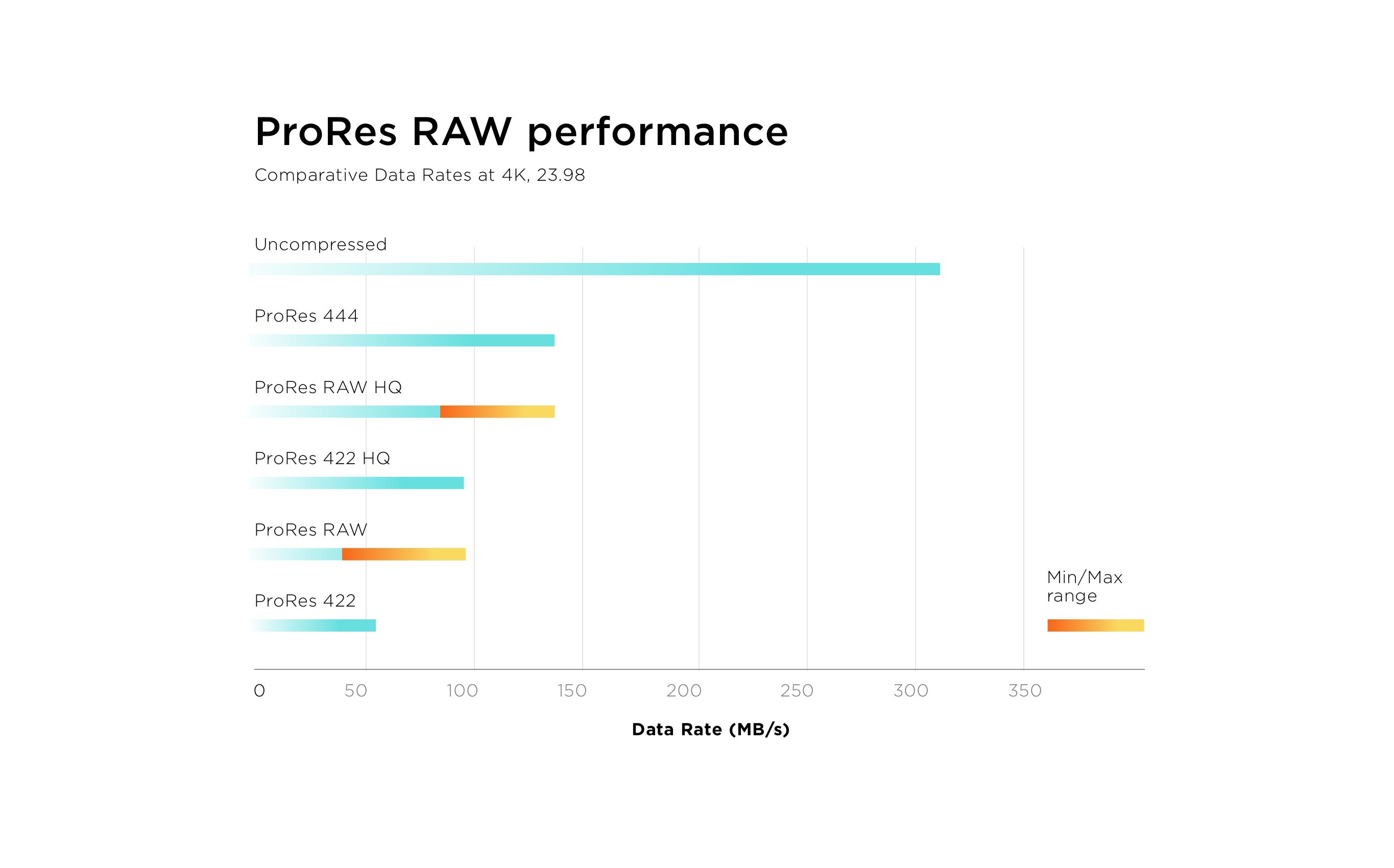

La aplicación de la tecnología de compresión ProRes a los datos de imágenes RAW agrega otra ventaja a su flujo de trabajo creativo. Los archivos ProRes RAW son más pequeños que la mayoría de los formatos RAW patentados, por lo que puede importar, editar y calificar de forma más rápida y eficiente. ProRes RAW es compatible con Final Cut Pro X, Adobe Premiere y Avid Media Composer *

Dolby Vision

Brinde monitoreo HDR en el set a su cliente y creativos
Vea lo que está capturando a través de los ojos de su audiencia antes de que la filmación haya terminado. Utilice Shogun 7 para entregar contenido a través de una salida HDMI en vivo Dolby Vision, en tiempo real, desde cualquier cámara HDR a un televisor o monitor Dolby Vision HDR compatible. Shogun 7 le asegura ver una representación precisa de su video con el máximo brillo y detalle de color. Utilice esta referencia precisa para ajustar la exposición y la iluminación con precisión para televisores modernos. Esto no solo le da a la tripulación más confianza en lo que están capturando, sino que también acelera el proceso de acabado.

Operación intuitiva de la pantalla táctil

La operación con un solo toque le brinda acceso a un conjunto completo de herramientas de alcance, exposición, zoom, calibración y enfoque para garantizar una excelente grabación en todo momento.

Reproducción y revisión instantáneas

La reproducción se apresura en el set, ya sea en la pantalla o en cualquier televisor o monitor compatible con Dolby Vision. Incluso míralo en cámara lenta para un análisis más detallado fotograma a fotograma.

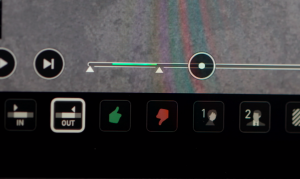

Etiquetado de disparos

Metadatos etiqueta el metraje a medida que avanza para marcar favoritos, rechazos y más. Cuando traiga su metraje a su línea de tiempo de edición, filtre sus etiquetas inmediatamente.

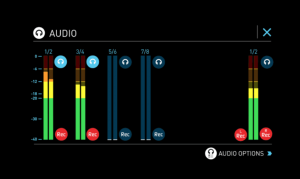

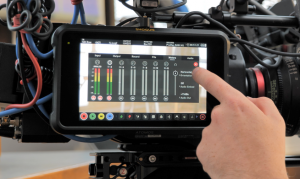

Audio equilibrado

Agregue micrófonos estéreo de 48 V a través de un cable de conexión XLR. Seleccione los niveles de entrada de micrófono o línea, grabe hasta 12 canales de audio digital desde HDMI o SDI y monitoree a través del conector para auriculares de 3,5 mm.

Conexiones de alta velocidad

Conversión cruzada entre HDMI 2.0 y 1.5G / 3G / 6G / 12G single link SDI o Dual / Quad Link en casi cualquier combinación, eliminando la necesidad de convertidores especializados.

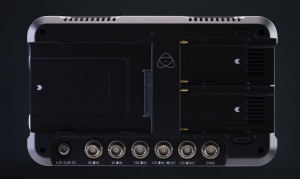

Entrada / salida Quad SDI y HDMI 2.0

Conecte cualquier dispositivo SDI o HDMI para monitorear y grabar. Conversión cruzada entre HDMI 2.0 y 1.5G / 3G / 6G / 12G / Quadlink SDI sin convertidores especializados.

ESPECIFICACIONES

Datos Técnicos

ACCESORIOS

Accesorios Opcionales

Estos accesorios son opcionales y no están incluídos. Se adquieren por separado.

XDCA-FS7 – Unidad de extensión para PXW-FS7

CBK-WA100 – Adaptador inalámbrico para camcorders y decks [red móvil 3G/4G/LTE/LAN inalámbrica]

BP-U60 – Batería de Ión-Litio

BP-U60T – Batería de Ión-Litio (56 Wh) con salida de alimentación

BP-U90 – Batería de Ión-Litio (85 Wh)

BC-L90 – Cargador de batería de alta velocidad para baterías BP-FL75 y baterías de montaje en V

UWP-D11 – El paquete de microfonía inalámbrica de petaca UWP-D

UWP-D12 – Paquete de microfonía inalámbrica de mano UWP-D

UWP-D16 – Petaca UWP-D y paquete de microfonía inalámbrica acoplable XLR

SMAD-P3 – Adaptador de zapata de interfaz múltiple (MI) para URX-P03

MDR-7510 – Auriculares profesionales de estudio

MDR-7506 – Auriculares profesionales estéreo

ECM-678 – Micrófono de condensador electret de cañón

ECM-674 – Micrófono de condensador electret de cañón corto asequible

ECM-673 – Micrófono de condensador Electret de cañón corto.

ECM-VG1 – Micrófono de condensador electret de cañón

ECM-MS2 – Micrófono compacto de condensador Electret

ECM-CG50BP – Micrófono de condensador electret de cañón corto super-cardioide

RM-1BP – Mando remoto

XQD G Series Memory Card – Tarjetas de memoria de la serie XQD de 32 GB, 64 GB, 120 GB, 128 GB, 240 GB y 256 GB para grabaciones en 4K.

Catalyst Browse – Una potente herramienta de gestión de clips para la última cartera de cámaras y decks de Sony.

Catalyst Prepare – El camino más rápido, sencillo y fiable de la cámara a la posproducción.

LA-EA4 – Adaptador con montura en A para fotograma completo de 35 mm

SAL24F20Z – Objetivo fijo ZEISS Distagon T* F2 24 mm ZA SSM

SAL35F14G – Objetivo fijo de 35 mm F1,4 G de la serie G

SAL50F14Z – Objetivo fijo ZEISS Planar T* 50 mm F1,4 ZA SSM

SAL85F14Z – Objetivo ZEISS Planar T* 85 mm F1,4 ZA

SAL135F18Z – Objetivo zoom ZEISS Sonnar T*135 mm F1,8 ZA

SAL1635Z – Objetivo zoom ZEISS Vario-Sonnar T* 16–35 mm F2,8 ZA SSM

SAL2470Z – Objetivo zoom ZEISS Vario-Sonnar T* 24-70 mm F2,8 ZA SSM

SAL2875 – Objetivo zoom 28–75 mm F2,8 SAM para fotograma completo de 35 mm

SAL70400G2 – Súper teleobjetivo zoom 70–400 mm F4–5,6 G SSM II

SEL24F18Z – Objetivo fijo ZEISS Sonnar T* E 24 mm F1,8 ZA

SEL35F28Z – Objetivo fijo gran angular ZEISS Sonnar T* FE 35 mm F2,8 ZA

SEL55F18Z – Objetivo fijo estándar ZEISS Sonnar T* FE 55 mm F1,8 ZA para fotograma completo de 35 mm con montura en E

SEL2470Z – Objetivo zoom ZEISS Vario-Tessar T* FE 24–70 mm F4 ZA OSS

SEL2870 – Objetivo zoom FE 28–70mm F3,5–5,6 OSS con montura en E para fotograma completo de 35 mm

SEL70200G – Teleobjetivo zoom FE 70-200 mm F4 G OSS con montura en E para fotograma completo de 35 mm

SELP1650 – Objetivo zoom motorizado con montura en E 16-50 mm F3,5-5,6 OSS para APS-C

SELP18105G – Objetivo zoom motorizado con montura en E 18-105 mm F4 G OSS para APS-C

SELP18200 – Objetivo zoom motorizado y montura en E 18-200 mm F3,5-6,3 OSS para APS-C

XQD M Series Memory Card – Tarjetas de memoria serie XQD de 32, 64 y 128 GB

SELP18110G – E PZ 18-110 mm F4 G OSS

URX-P03D – Receptor portátil UWP-D de dos canales

SMAD-P3D – Adaptador de zapata de interfaz múltiple (MI) para URX-P03D (doble canal)

RM-30BP – Mando a distancia

SEL35F14Z – Objetivo fijo gran angular ZEISS Distagon T* FE 35 mm F1.4 ZA

BC-U1A – Adaptador de CA/cargador para baterías de ion de litio BP-U90/U60/U60T/U30

BC-U2A – Adaptador de CA/cargador de batería de dos canales simultáneos para baterías de ion de litio BP-U90/U60/U60T/U30

CBK-FS7BK – Kit de refuerzo de estilo ENG (producción de informativos) para FS7 y FS7 II

BP-U35 – Batería de ion-litio de 35 Wh

BP-U70 – Batería de ion-litio de 72 Wh

SMAD-P4 – Adaptador de montaje en zapata para URX-P40

UWP-D22 – Paquete de microfonía inalámbrica de mano UWP-D

UWP-D21 – El paquete de microfonía inalámbrica de petaca UWP-D

UWP-D26 – Transmisor de petaca UWP-D y paquete de transmisor de microfonía inalámbrica acoplable XLR

Peso

Sin baterías ni medios
709g / 25 oz.

Dimensiones (An x Al x P mm)
214 x 127 45 mm

Construcción
ABS de policarbonato

Puntos de montaje
Montaje con tornillo de 1/4 ”-20. 1x superior y 1x inferior

Poder

Poder de funcionamiento
10 – 33W

Baterías compatibles
Serie Atomos NP-F y accesorios de soporte

Voltaje de entrada (batería)
6,2 V a 16,8 V

Duración de la batería (basada en 2 x 7,4 V)
5200 mAh – hasta 1,5 horas (monitorizar y grabar 4K 30p)
7800 mAh – hasta 2,2 horas (monitorizar y grabar 4K 30p)

DC in
1 x entrada de CC (6,2 – 16,8 V)

Pantalla Táctil

Tamaño
7,2 ”

Resolución
1920 x 1280

PPI
325

Relación de aspecto
16: 9 nativo

Gama de colores
Hasta una amplia gama de colores (105% DCI-P3)

Soporte de tabla de búsqueda (LUT)
3D LUT (formato .cube)

Desapretar anamórfico
2x, 1.5x, 1.33x

Tecnología
Retroiluminación por zonas Dynamic AtomHDR
LCD IPS

Tecnología Dynamic AtomHDR

Iluminar desde el fondo
LED directo

Zonas
360 LED individuales con retroiluminación directa

LEDs
Amplio color calibrado D65 o D95

Profundidad de bits
10 bits (8 + 2 FRC)

Color
DCI-P3 105%

Brillo
3000nits (+/- 10%)

Controlar
Análisis de brillo en tiempo real sobre la marcha para el control de LED

Conversión HDR
Registro / RAW a HLG o PQ

Tecnología de monitorización HDR

Gamma
Sony SLog / SLog2 / SLog3 Canon CLog / CLog2 / Clog3 ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600 Panasonic Vlog JVC JVC JVC -10 / LOGO RED N3 -Registro PQ10k HLG

Gamut
Sony SGamut / SGamut3 / SGamut3.cine Canon Cinema / DCI P3 / DCI P3 + Nikon Bt2020 Panasonic V Gamut Arri Alexa Wide Gamut Rec709 / BT.2020 JVC RED WideGamut / RED DragonColor / DragonColor2 / RED Color2 / RED Color3 / RED Color4 /

Entrada de video / salida de bucle

HDMI
HDMI 1 x HDMI (2.0)

IDE
Quad Link 4 x 3G / 6G SDI *, 4 x 3G-SDI, 2x 12G SDI de enlace único

Señal
422 de 10 u 8 bits real sin comprimir
(depende de la cámara)

Genlock
Señal de entrada y señal de salida Genlock

Salida de video (reproducción)

HDMI
1 x HDMI (2.0)

IDE
2x 4K-SDI 12G o HD-SDI 3G / 6G

Señal
422 de 10 u 8 bits real sin comprimir
(depende del archivo de reproducción)

Conversión de señal de video
HDMI a SDI
SDI a HDMI
Entrada / salida de audio (audio PCM de 48 kHz)

HDMI
2 u 8 canales de 24 bits, dependiente de la cámara

IDE
12 canales 48 kHz 24 bits

Audio
Entrada / salida analógica XLR balanceada de 2 canales
Rango dinámico> 90dB
Nivel máximo de señal + 24dBu
Ganancia analógica máxima + 52dB
Alimentación fantasma de 48 V para micrófono
Salida de auriculares 3,5 mm 2 canales.

Códecs y velocidades de cuadro compatibles (grabación y reproducción)

a Raw
ProRes RAW
ProRes
CinemaDNG
(CDNG hasta 30p solamente)
Avid DNxHD

Sony ^^
FS700, FS-5, FS-7, FS-7MkII 4K DCI; 24/25/30/50 / 60p
4K UHD; no es compatible con la cámara
2K; 24/25/30/50/60/100/120/200 / 240p
1080; no es compatible con la cámara

Canon
C300MKII / C500 CDNG 4K DCI; 24/25 / 30p
4K UHD; 24/25 / 30p
2K; no es compatible con la cámara
1080; no es compatible con la cámara

Panasonic
VaricamLT, EVA1 5.7K DCI; 24/25 / 30p (solo EVA1 ProRes RAW)
4K DCI; 24/25/30/50 / 60p
4K UHD; 24/25/30/50 / 60p
2K; 24/25/30/50/60/100/120/200 / 240p 1080; no es compatible con la cámara

Resolución base admitida y FPS de cámaras
4K DCI: 23,98 / 29,9 / 59,94p
4K UHD: 23,98 / 29,9 / 59,94p
2K DCI: 23,98 / 29,9 / 59,94p
1080p: 23,98 / 29,9 / 59,94p

FPS y resolución admitidos desde consolas de juegos y tarjetas gráficas
1080p; 24/25/30/50/60/100/120

Procesamiento a bordo

Eliminación de pulldown
24/25 / 30pSF> 24/25 / 30p (menú desplegable 2: 2)
60i> 24p (menú desplegable 3: 2)

Reducción de escala 4K UHD para monitoreo HD
Sí: salida en bucle y reproducción (no disponible en RAW)

Arranque / parada remota

HDMI
Disparador HDMI automático
Protocolos compatibles: Dolby Vision, Canon, Sony, Atomos Open Standard

IDE
Cámara de disparo SDI seleccionable

Otro
Control LANC – esclavo

Reproducción

Lista de reproducción / Genlock / LTC
Si si si

CDNG (contenido grabado)
Sin soporte

ProRes (contenido grabado)
Todos los archivos grabados pueden reproducirse. Reproducción en cámara lenta> = 100 fps.

DNxHR / DNxHD (contenido grabado)
Todos los archivos grabados pueden reproducirse. Reproducción en cámara lenta> = 100 fps.

Grabación

Registro de pre-roll
Sí (HD 8s, 4K 2s)

Lapso de tiempo personalizado
Si*

Medios compatibles
La compatibilidad con SSD / HDD de 2,5 ”depende del formato de grabación, la resolución y la velocidad de fotogramas. Visite atomos.com/drives para obtener una lista de unidades probadas y aprobadas

Maletín master caddy
Master Caddy II (incluido)
75 x 105 x 12 mm

Muelle de caddie maestro
SATA de 2,5 “a USB 2.0 / 3.0

Aplicaciones compatibles
Final Cut Pro / Media Composer / Premiere Pro / After Effects / EDIUS / Vegas Pro / Lightworks / Autodesk Smoke
