Panel de control remoto IP para cámaras BRC
RM-IP10
SONY
SKU: SONY- RM-IP10
El panel de control remoto RM-IP10 permite manejar un total de 112 cámaras BRC a través de una red IP o 7 cámaras a través de una red convencional con control VISCA. Hasta 5 paneles de control remoto pueden compartir el control del sistema.
Panel de control fácil de instalar para cámaras BRC-H900, BRC-Z330 y BRC-Z700
El panel RM-IP10 es compatible con las cámaras BRC-X400*1, SRG-X400*1, SRG-X120*1, BRC-X401*1, *2, SRG-201M2*1, *2, SRG-HD1M2*1, *2, BRC-H900, BRC-H800, BRC-X1000, SRG-300SE, SRG-300H, SRG-120DU, SRG-120DH y SRG-120DS.
Para usar el panel de control con la cámara BRC-H900 y el modelo de cámara más antiguo BRC-Z330, se debe instalar la tarjeta opcional BRBK-IP10, y la cámara BRC-Z700 se controla si está provista de la tarjeta opcional BRBK-IP7Z. La facilidad y el bajo costo de instalación y configuración ayudan a ahorrar tiempo y dinero.
*1 Requiere el firmware versión 2.17
*2 Modelo vendido únicamente en China
CARACTERISTICAS
Controla hasta 112 cámaras BRC mediante IP
El panel de control remoto RM-IP10 permite controlar un total de 112 cámaras BRC a través de una red IP.
Cámaras Sony compatibles
El panel RM-IP10 es compatible con las cámaras BRC-X400, SRG-X400, SRG-X120, BRC-X401*, SRG-201M2*, SRG-HD1M2*, BRC-H900, BRC-H900, BRC-H800, BRC-X1000, SRG-300SE, SRG-300H, SRG-120DU, SRG-120DH y SRG-120DS de Sony si se instala la tarjeta opcional BRBK-IP10, y con la cámara BRC-Z700 si se instala la tarjeta opcional BRBK-IP7Z.
* Modelo vendido solo en China
Pueden funcionar hasta 5 controladores en una sola red
Se pueden usar hasta 5 paneles de control RM-IP10 en una sola red, lo que permite el control compartido y simultáneo de grandes sistemas de cámaras por parte de varios operadores.
Posibilidad adicional de usar control VISCA
El panel RM‑IP10 también puede controlar un total de 7 cámaras BRC a través de una red VISCA (Video System Control Architecture) tradicional.
Conexión simple RJ-45 (10Base-T/100Base-TX) para facilitar el intercambio de datos
El panel RM-IP10 se conecta a la red IP mediante un conector RJ-45 para así ofrecer una instalación muy fácil, rápida y económica.
Software de configuración para PC incluido
El panel RM‑IP10 incluye una forma práctica de configurar los números de BCR e IP del sistema, con configuración de red independiente de la ubicación.
Reutilización simultánea de ajustes predefinidos en todas las cámaras bajo control
La configuración instantánea de múltiples cámaras reduce significativamente el tiempo dedicado a ajustarlas.
ESPECIFICACIONES
Datos Técnicos

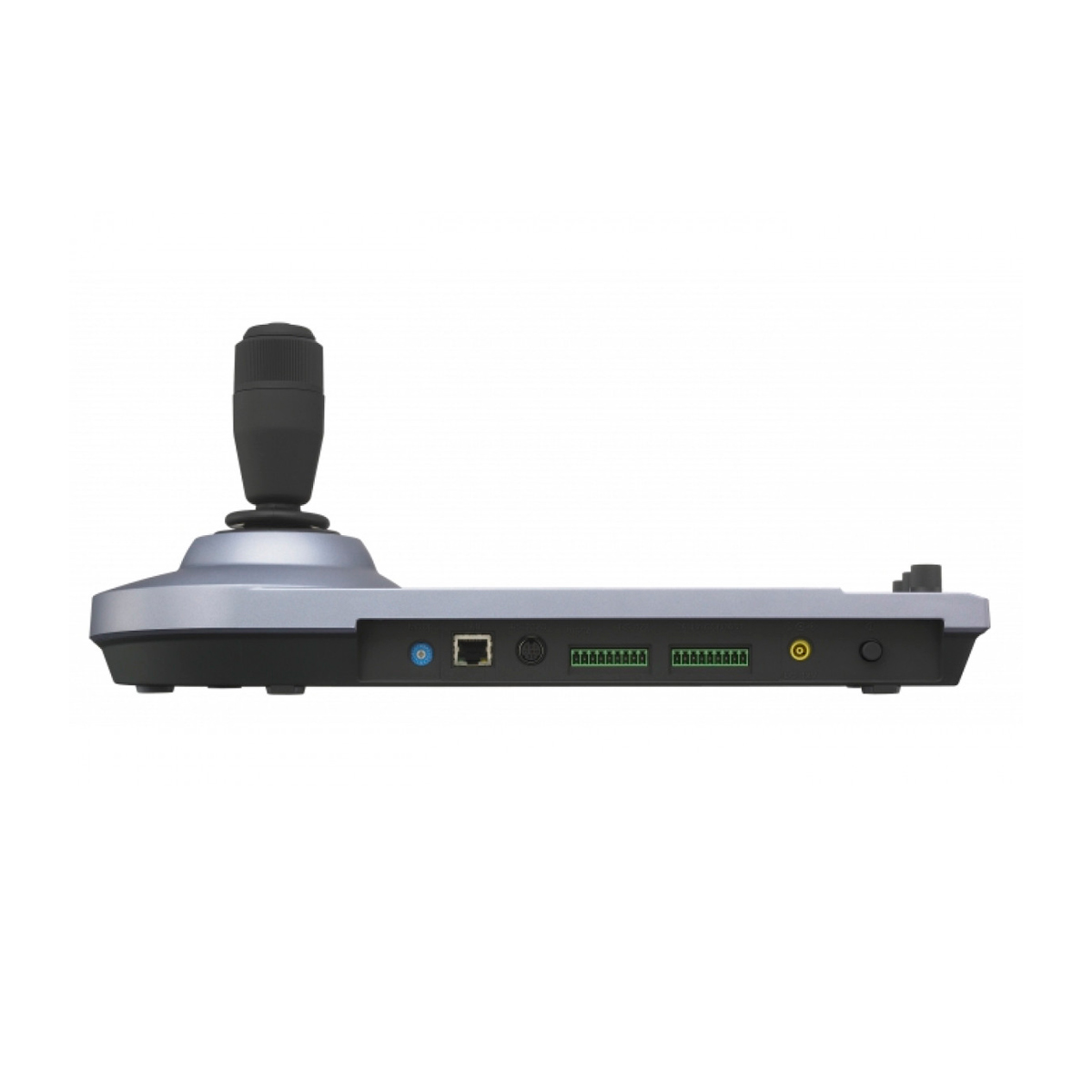

Conectores de entrada/salida
Entrada/Salida de control
Conector de salida VISCA RS-232C: Mini DIN de 8 pines
Conector VISCA RS-422: Tipo LAN de 9 pines: RJ-45, 10BASE-T/100BASE-TX (detección automática)
Entrada tally/Salida de contacto: 9 pines
Conector VISCA RS-422: Tipo LAN de 9 pines: RJ-45, 10BASE-T/100BASE-TX (detección automática)
Entrada tally/Salida de contacto: 9 pines
Formato de señal de control:
9.600 bps/38.400 bps (para comunicación por RS-232C/RS-422)
Comunicación VISCA sobre IP
Comunicación VISCA sobre IP
Conector de alimentación
JEITA tipo 4 (entrada de CC de 12 V)
General
Tensión de entrada
12 V CC (CC de 10,8 a 13,2 V)
Consumo actual
0,3 A máx. (a CC de 12 V), 3,6 W
Temperatura de funcionamiento
De 0℃ a 40 ℃ (de 32°F a 104°F)
Temperatura de almacenamiento
De -20℃ a 60℃ (de -4°F a 140°F)
Medidas (An. x Al. x Prof.)
391,3 mm x 165 mm x 145,9 mm
(15 ½ pulgadas x 6 ½ pulgadas x 5 ¾ pulgadas)
(15 ½ pulgadas x 6 ½ pulgadas x 5 ¾ pulgadas)
Peso
Aprox. 950 g (2 lb 15 oz)
Interfaz de usuario
Visualización
No
Control de velocidad
No
Palanca de zoom
No
Anillo zoom de joystick
Sí
Control de zoom seleccionable
Anillo de joystick
Botón ASSIGN
0
Orificio de bloqueo Kensington
No
Control de cámara
Cant. máxima de conexiones IP
112
Cant. máxima de conexiones seriales
7
Protocolo de control
Conmutable entre VISCA sobre IP/VISCA RS-422/VISCA RS-232C
Cant. máx. de controladores (/sistema)
5
Función directa de botones/perillas
Selección de modo de exposición
No
Ajuste automático de balance de blanco de una sola pulsación
No
Ajuste automático de balance de negro de una sola pulsación
No
Modificar salida de barras de color enc./apag.
No
Modificar compensación de retroiluminación enc./apag.
Sí
Modificar compensación de parpadeo enc./apag.
No
Mostrar estado de iris, ganancia, velocidad de obturación y posición de zoom
No
Ajuste de ganancia R y ganancia B
Sí *1
Ajuste de negro R y negro B
Sí *1
Ajuste de negro maestro
No
Visualización de nivel de detalle
No
Ajuste de nivel de detalle
No
Visualización de punto knee
No
Ajuste de punto knee
No
Visualización de nivel de AE
No
Ajuste de nivel de AE
No
Visualización de ajuste de iris
No
Ajuste de valor de iris
Sí *1
Visualización de ajuste de ganancia
No
Ajuste de valor de ganancia
Sí *1
Visualización de velocidad de obturación
No
Ajuste de velocidad de obturación
Sí *1
Accesorios provistos
- Manual de instrucciones (1)
- Adaptador de alimentación de CA (SONY) (1)
- Cable de alimentación de CA (1)
- CD-ROM (1)
- Conector RS-422 (incluido en la unidad) (2)
Notas
*1 – Se requiere operar múltiples botones/perillas/interruptores DIP
Las funciones/especificaciones disponibles dependen de las especificaciones de la cámara
