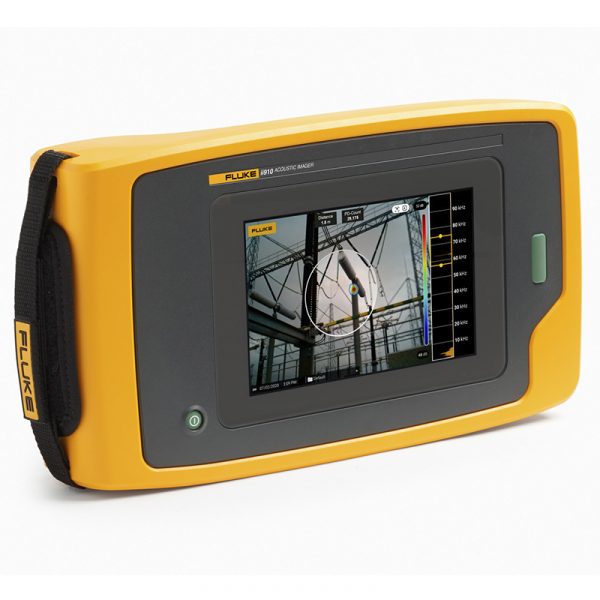

FLUKE II910

Cámara acústica de precisión

FLUKE
SKU: FLK-II910
Categorías: FLUKE, INSTRUMENTOS DE MEDICION, Termografía Industrial

    Por fin existe una manera sencilla de detectar, localizar y analizar descargas parciales con un solo instrumento

    ¿Cansado de dedicar demasiado tiempo a localizar descargas parciales? Presentamos la cámara acústica de precisión ii910, diseñada para localizar descargas parciales y de corona, así como fugas de gas y vacío. La innovadora tecnología de la cámara acústica ii910 en un instrumento económico, segura, eficaz y cómoda para los equipos que inspeccionan y mantienen redes de distribución eléctrica y equipos industriales de alta tensión.

    La amenaza invisible… ya es visible

    La descarga parcial es un problema grave que los equipos supervisan cada día. Los problemas deben detectarse a tiempo al inspeccionar aisladores, transformadores, conmutadores o cables de alta tensión. Las descargas parciales que pasan inadvertidas pueden generar arcos eléctricos que provoquen apagones, incendios, explosiones e incluso la muerte. Además del peligro que esto puede suponer para el medio ambiente y la vida de las personas, el coste económico también es muy elevado. Cada hora de inactividad por fallos en los equipos puede costar millones de euros. Los estudios también demuestran que un único corte de suministro en un centro de datos podría costar cerca de 9.000 € por minuto. El Departamento de Energía de EE.UU. cifra en 150.000 millones de dólares anuales el coste de los apagones para la economía del país.

    Zonas clave para buscar descargas parciales

    • Aisladores
    • Transformadores
    • Cables de alta tensión
    • Conmutadores
    • Pararrayos
    • Barras colectoras
    • Bobinas de alta tensión
    • Disyuntores
    • Condensadores

    Un proceso rápido y seguro

    La ii910 es el instrumento todo en uno que estaba buscando para resolver todos los problemas de fugas y descargas parciales. Todo lo que necesita al alcance de la mano. Inspeccione rápidamente una zona concreta o el entorno y utilice el sencillo botón de captura y la gran pantalla táctil LCD de 7″ para hacer todos los vídeos o fotos que necesite. Sin necesidad de otros instrumentos o equipos. Al prescindir de aparatosos cables o aparatos dispondrá de una gran movilidad y flexibilidad para poder arreglar la fuga o la descarga parcial tras detectarla.

    La seguridad de Fluke en la que confía con el rendimiento que más valora

    La cámara acústica de precisión ii910 de Fluke es el instrumento perfecto para electricistas de alta tensión, ingenieros de pruebas de instalaciones eléctricas y personal de mantenimiento de redes que inspeccionen y mantengan constantemente la distribución eléctrica y equipos industriales de alta tensión. La ii910 permite detectar y localizar descargas parciales de forma rápida y segura para poder mantener los equipos de alta tensión y evitar accidentes catastróficos. Gracias a la tecnología SoundSight™, la ii910 convierte los sonidos que recoge en una representación visual para que pueda localizar rápidamente las zonas con problemas. Además es capaz de captar frecuencias más altas, lo que permite una detección anticipada y facilita la planificación del mantenimiento. Por esta razón la ii910 tiene un rango de frecuencia de 2 a 100 kHz.

    Localización y resolución de problemas antes de produzcan una descarga eléctrica

    Las descargas parciales pueden causar una serie de problemas muy graves y caros, desde fallos catastróficos en el equipo hasta la formación de arcos eléctricos letales. La única manera de evitar que esto suceda es inspeccionar y mantener el equipo correctamente. La cámara acústica de precisión ii910 está diseñada para que la búsqueda de las descargas parciales sea mucho más rápida y cómoda. Usar auriculares para tratar de escuchar sonidos muy débiles o escudriñar una pequeña pantalla para localizar los problemas es cosa del pasado. La ii910 tiene todo lo necesario para localizar problemas a gran distancia, sin cables ni otros accesorios que cuelgan y se enredan. Solo tiene que encenderla y empezar a buscar fallos.

    La seguridad que espera con el resistente producto en el que confía

    Cuando se trabaja con equipos de alta tensión, la seguridad es fundamental. Por eso, la seguridad es lo primordial en Fluke y todo lo demás viene añadido. Gracias a la combinación de determinadas posiciones del micrófono y un sofisticado algoritmo, la cámara acústica de precisión ii910 puede detectar descargas parciales y de corona a una distancia de 120 m. Esto significa que podrá explorar todas las zonas problemáticas de forma eficaz y eficiente a una distancia superior incluso a la exigida por ley. La ii910 no tiene cables externos ni accesorios que cuelguen, por lo que no se enredará con ningún equipo mientras realiza sus medidas. Además, gracias a la avanzada tecnología de la cámara acústica, que es capaz de captar los reflejos de los sonidos, ni siquiera es necesario tener una línea de visión directa para localizar un problema. Por tanto, puede detectar las descargas parciales sin necesidad de abrir ni un solo armario.

    Detección rápida y sencilla sin necesidad de formación

    La ii910 está específicamente diseñada para que cualquiera pueda utilizarla con poca o ninguna formación. Olvídese de los certificados porque no necesita ninguno para utilizar este instrumento. Solo tiene que pulsar el botón de encendido de la ii910, seleccionar el rango de frecuencia o dejar que el instrumento lo haga automáticamente, y empezar a inspeccionar en busca de descargas parciales o fugas. Cuando encuentre un sonido con una imagen preocupante, puede grabar un vídeo o hacer una foto para utilizarlos más tarde, después de haber añadido alguna anotación. Si desea obtener más información sobre una determinada fuga o descarga parcial, conéctese a PDQ o LeakQ.

    Haga su consulta a un experto


    CARACTERISTICAS
    • Detección y comprobación rápida y fácil de descarga parcial
    • Reducir interrupciones y aumentar el tiempo de actividad
    • Reduzca los costes y el consumo todos los días mediante la búsqueda y corrección de descargas parciales
    • Modo PDQ para capturar y analizar descargas parciales
    ESPECIFICACIONES

    Datos Técnicos

    QUE INCLUYE
    • Cámara
    • Fuente de alimentación CA y cargador de baterías (incluidos adaptadores universales CA)
    • Dos baterías inteligentes y robustas de ion-litio
    • Cable USB
    • Estuche rígido de transporte
    • Correa para mano y cuello ajustable
    RECURSOS

    Catálogo

    Sensores

    Banda de frecuencia
    2 kHz a 100 kHz

    Distancia de detección
    0,5 a > 120 m (1,6 a > 393 pies)*

    Campo de visión
    63 ° ± 5 °

    Frecuencia mínima de refresco
    25 fps
    *En función de las condiciones ambientales

    Cámara digital integrada (luz visible)

    Campo de visión (FOV)
    63 ° ± 5 °

    Enfoque
    Lente fija

    Pantalla

    Tamaño
    LCD de 7″ con retroiluminación, legible bajo luz solar

    Resolución
    1280 x 800 (1.024.000 píxeles)

    Pantalla táctil
    Capacitiva

    Imagen acústica
    Sí, imagen SoundMap™

    Almacenamiento de imágenes

    Capacidad de almacenamiento
    Memoria interna con capacidad para 999 archivos de imagen y 20 archivos de vídeo

    Formato de imagen
    Combinación de imágenes de luz visible y SoundMap™.JPG o .PNG

    Formato de vídeo
    Combinación de imágenes de luz visible y SoundMap™.MP4

    Duración de vídeo
    5 minutos como máximo

    Exportación digital
    USB-C para la transferencia de datos

    Medidas acústicas

    Rango de medida
    12.1 dB SPL a 114,6 dB SPL ±1 dB SPL 2 kHz
    4,4 dB SPL a 101,2 dB SPL ±2 dB SPL 19 kHz
    12,8 dB SPL a 119,2 dB SPL ±1 dB SPL 35 kHz
    19,8 dB SPL a 116,1 dB SPL ±3 dB SPL 52 kHz
    41,4 dB SPL a 129,0 dB SPL ±1 dB SPL 80 kHz
    54,4 dB SPL a 135,5 dB SPL ±1 dB SPL 100 kHz

    Ganancia mínima/máxima (dB)
    Automática o manual, seleccionable por el usuario

    Selección de banda de frecuencia
    Seleccionable por el usuario a través de valores predeterminados creados por el propio usuario o introduciendo un valor manualmente

    Software

    Fácil de usar
    Interfaz de usuario de manejo intuitivo

    Gráficos de tendencias
    Frecuencia y escala de dB

    Marcadores de puntos
    Lectura de nivel de dB en el punto central de la imagen

    Batería

    Baterías (reemplazables en campo y recargables)
    2 baterías recargables de ión-litio, Fluke BP291

    Autonomía
    6 h (el producto incluye batería de repuesto)

    Tiempo de carga de la batería
    3 h

    Sistema de carga de la batería
    Cargador externo de dos bahías, EDBC 290

    General

    Paletas estándar
    3: Escala de grises, acero y azul-rojo

    Temperatura de funcionamiento
    0 °C a 40 °C (32 °F a 104 °F)

    Temperatura de almacenamiento
    -20 °C a 70 °C (-4 °F a 158 °F) sin baterías

    Humedad relativa
    10% a 95% sin condensación

    Tamaño (Al x An x L)
    186 mm x 322 mm x 68 mm (7,3″ x 12,7″ x 2,7″)

    Peso (batería incluida)
    1,7 kg (3,75 lb)

    Protección IP
    Protección IP40 frente a partículas de 1 mm o más y salpicaduras de agua

    Garantía
    2 años

    Notificación de autodiagnóstico
    Prueba de estado de matriz para identificar si hay alguna matriz de micrófonos que necesite algún tipo de atención

    Idiomas admitidos
    Holandés, inglés, finlandés, francés, alemán, italiano, japonés, coreano, polaco, portugués, ruso, chino simplificado, español, sueco, chino tradicional

    Cumple la directiva RoHS

    Seguridad

    Seguridad general
    IEC 61010-1

    Compatibilidad electromagnética (EMC) internacional
    IEC 61326-1: Entorno electromagnético portátil; IEC 61326-2-2
    CISPR 11: Grupo 1, clase A

    Corea (KCC)
    Equipo de Clase A (difusión y comunicación industrial)

    EE.UU. (FCC)
    47 CFR 15 apartado B. Este producto se considera exento según la cláusula 15.103.
