El rastreador de cables más nuevo de Amprobe combina un receptor y un potente transmisor para localizar cables, disyuntores y fusibles energizados y desenergizados sin tener que desconectar ningún equipo. El receptor presenta cuatro modos de rastreo optimizados para una variedad de aplicaciones. Su capacidad de rastreo de interruptores completamente automática ahorra tiempo y elimina la confusión de múltiples falsos positivos al detectar la señal más alta registrada en un interruptor o fusible. El transmisor utiliza dos frecuencias optimizadas que permiten una señal limpia y confiable. La abrazadera de señal se puede utilizar en aplicaciones donde no hay acceso a conductores desnudos al permitir que el transmisor induzca una señal en un cable a través del aislamiento. Tanto si es un usuario novato como si es un experto, el kit AT-6000 Amprobe Advanced Wire Tracer le ayudará a hacer el trabajo rápidamente.
AMPROBE AT-6030
AMPROBE
SKU: AT-6030
Haga su consulta a un experto
CARACTERISTICAS

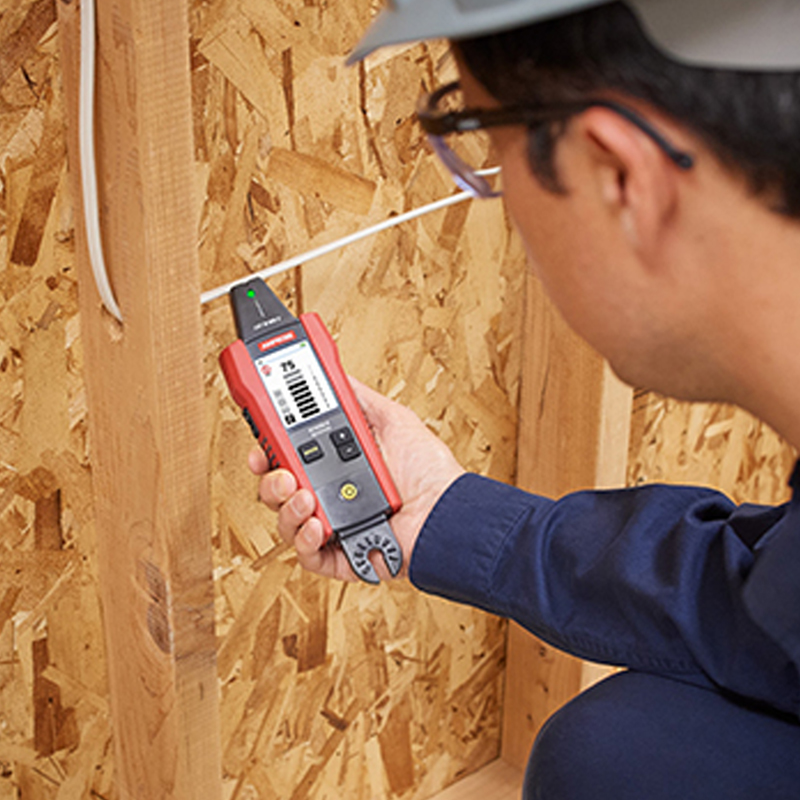

- Traza cables en paredes, techos, suelos y esquinas
- Localiza disyuntores y fusibles
- Señala pantalones cortos y se abre
- Pantalla a color LCD TFT de alta resolución de 2,5 ″
Tres modos de señal del transmisor
- Modo de “señal alta” para circuitos normales
- Modo de “señal baja” para un rastreo de precisión en áreas difíciles
- Modo “bucle” para circuitos desenergizados de bucle cerrado
Cuatro modos de rastreo del receptor
- El modo “Escaneo rápido” permite la detección rápida de cables a una distancia más larga
- El modo “Precisión” identifica con precisión cables o fallas ubicadas detrás de paredes, pisos o techos
- El modo “Identificación del interruptor” facilita la localización rápida y sencilla del interruptor.
- El modo “Detección de voltaje sin contacto” utiliza un rastreo pasivo sin el transmisor para verificar si un cable está energizado.
- Dos modos de frecuencia seleccionados automáticamente para un rastreo confiable en circuitos energizados y desenergizados
- Viene con estuche rígido personalizado Amprobe, cables de prueba, abrazadera de señal CT-400 y accesorios
- Compatible con el accesorio Hot Stick TIC 410A opcional para extender su alcance
ESPECIFICACIONES
Datos Técnicos

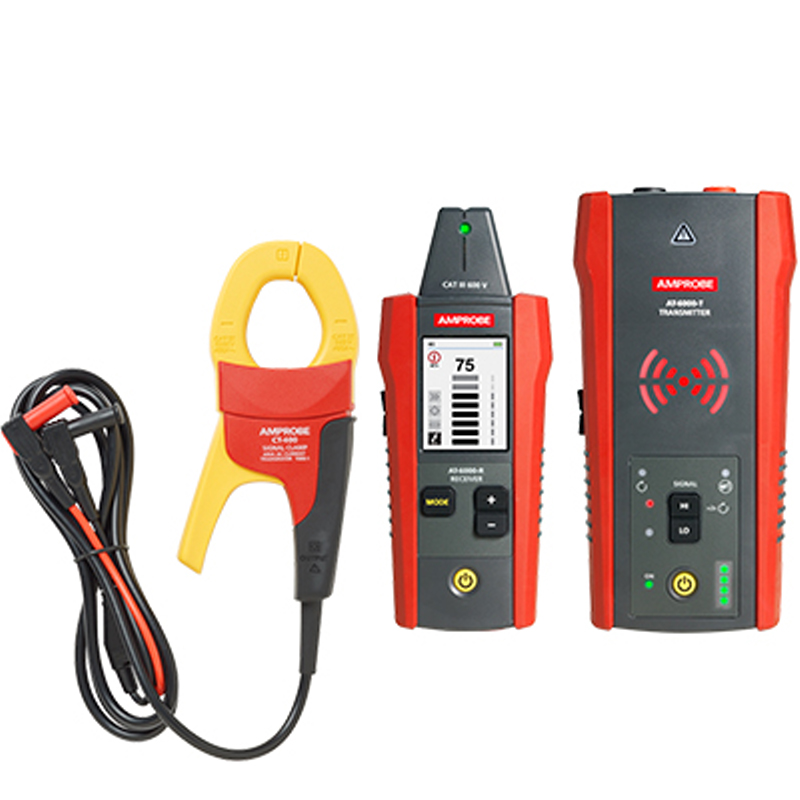

QUE INCLUYE
- Receptor AT-6000-R
- Transmisor AT-6000-T
- Kit de accesorios y cables de prueba TL-6000
- Estuche rígido de transporte CC-6000
- Manual de usuario
- Pilas recargables (12) (no instaladas)
- Cargadores de batería (3)
- Pinza de señal CT-400
Receptor AT-6000-R
Categoría de medición
CAT III 600 V
Tensión de funcionamiento
0 a 600 V CA / CC
Frecuencia de funcionamiento
Energizado: 6.25 kHz
Sin energía: 32,768 kHz
Detección de voltaje peligroso
Ver detección de NCV
Indicaciones de señal
Visualización de gráfico de barras numérico y pitido audible
Tiempo de respuesta
Sensor de punta (activado / desactivado): 500 MS
NCV: 500 MS
Monitoreo del voltaje de la batería: 5 segundos
Detección de rango (aire libre)
Sensor de punta (energizado):
Distancia máxima por aire: hasta 20 pies (6,1 m)
Localización precisa: aprox. 1,97 pulgadas (5 cm)
Sensor de punta (desenergizado):
Distancia máxima por aire: hasta 14,7 pies (4,5 m)
Localización precisa: aprox. 1,97 pulgadas (5 cm)
Detección de NCV (40 a 400 Hz):
Max. sensibilidad: 90 V hasta 6,56 pies (2 m)
Min. sensibilidad: 600 V hasta 0,39 pulg. (1 cm)
Transmisor AT-6000-T
Categoría de medición
CAT III 600 V
Tensión de funcionamiento
0 a 600 V CA / CC
Frecuencia de funcionamiento
Energizado: 6.25 kHz
Sin energía: 32,768 kHz
Detección de voltaje peligroso
> 30 V CA / CC
Indicaciones de señal
LED y pitido audible
Tiempo de respuesta
Monitoreo del voltaje de línea: 1 segundo
Monitoreo de voltaje de la batería: 5 segundos
Salida de corriente de señal (típica)
Circuito energizado:
Modo HI: 60 mA RMS
Modo LO: 30 mA RMS
Circuito desenergizado:
Modo HI: 130 mA RMS
Modo LO: 40 mA RMS
Modo de bucle: 160 mA RMS
Salida de voltaje de señal (nominal)
Circuito desenergizado:
BAJA: 29 V RMS, 120 Vp-p
ALTA: 33 V RMS, 140 Vp-p
Con CT-400:
modelo de bucle: 31 V RMS, 120 Vp-p
Pinza de señal CT-400
Categoría de medición
CAT IV 600 V, CAT III 1000 V
Tensión de funcionamiento
0 a 1000 V CA
Frecuencia de funcionamiento
Rastreo de cables: 32,768 kHz
Medición de corriente CA: 45 Hz a 400 Hz
Tiempo de respuesta
Instantáneo
Salida de corriente de señal (típica)
1 mA / A para medición de corriente CA con multímetro
Salida de voltaje de señal (nominal)
Circuito desenergizado:
2,4 V RMS, 24 Vp-p
